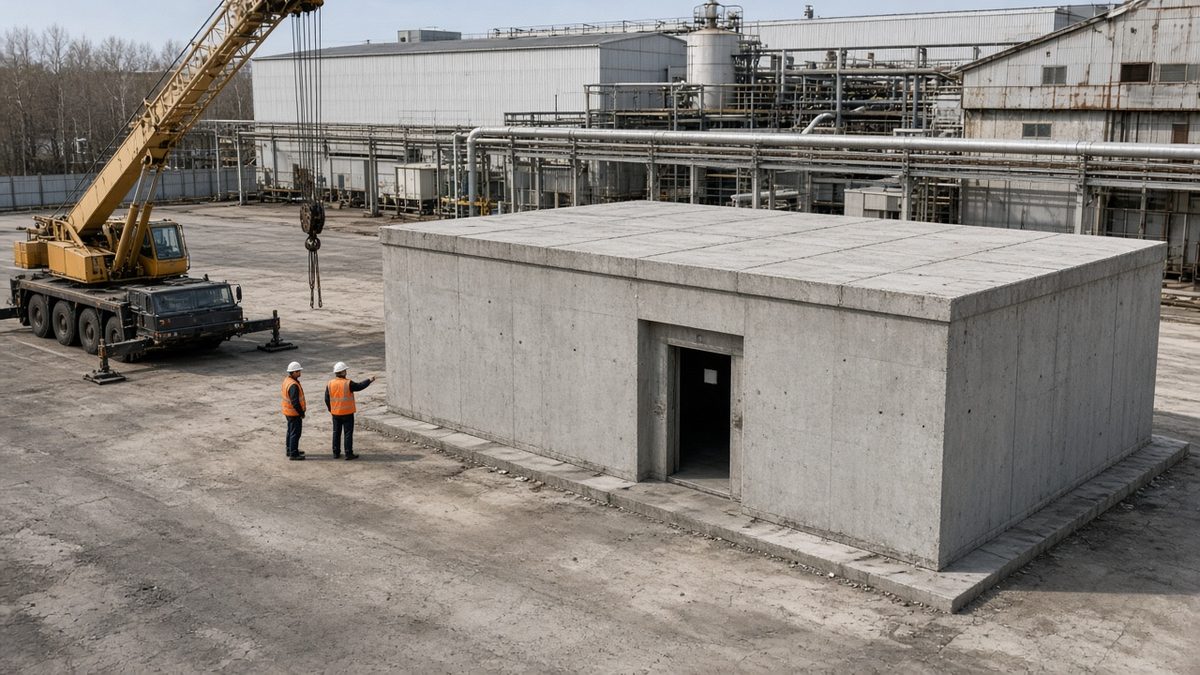

Как ставят железобетонное укрытие на площадке
Укрытие для людей на время тревоги ставят шестью шагами: задание, выбор вида, плита, посадка краном или монолит на месте, дверь с противоосколочной перегородкой, приёмка класса бетона и толщины стены. Сетка и купол над открытой установкой остаются отдельной работой: их разбирает страница укрытий и куполов.

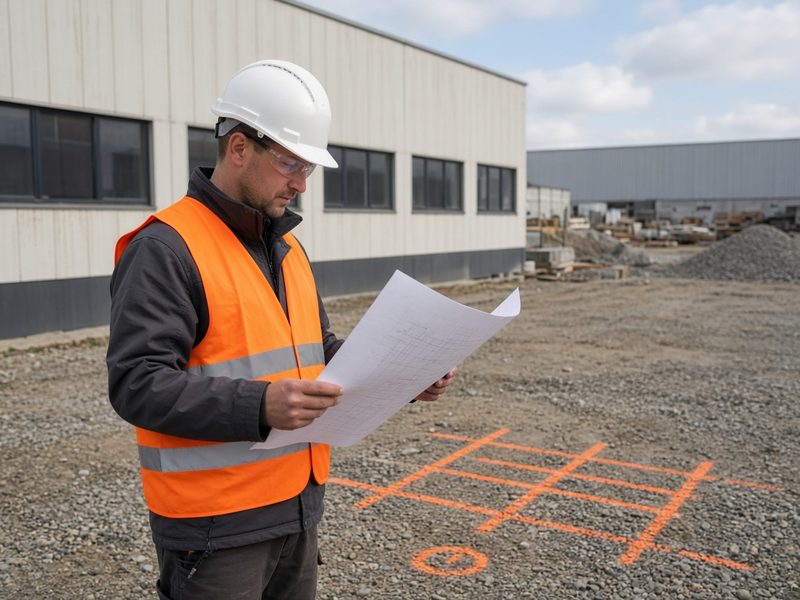

1. Задание: кого закрываем и от какого осколка
Задание называет, кто заходит внутрь и сколько минут люди там находятся. Для смены у насосной, щита или проходной это короткий маршрут от рабочего места до двери, а не склад на десятки человек. Производитель ТДКЭП пишет, что площадь пола на человека он берёт по СП 88.13330.2022. Эта фраза про площадь не делает купленный модуль убежищем гражданской обороны: статус защитного сооружения назначает проект и учёт, а не накладная на железобетон.
Решение на площадке ломается, когда в задании нет поражающего фактора. Объявление продаёт «коробку от осколков», а заказчик ждёт защиту от прямого удара тяжёлого аппарата. Толщина стены 100 мм и толщина 125–135 мм — разные изделия. Пока фактор не записан, завод отгрузит то, что есть на складе, и спорить на приёмке будет поздно.

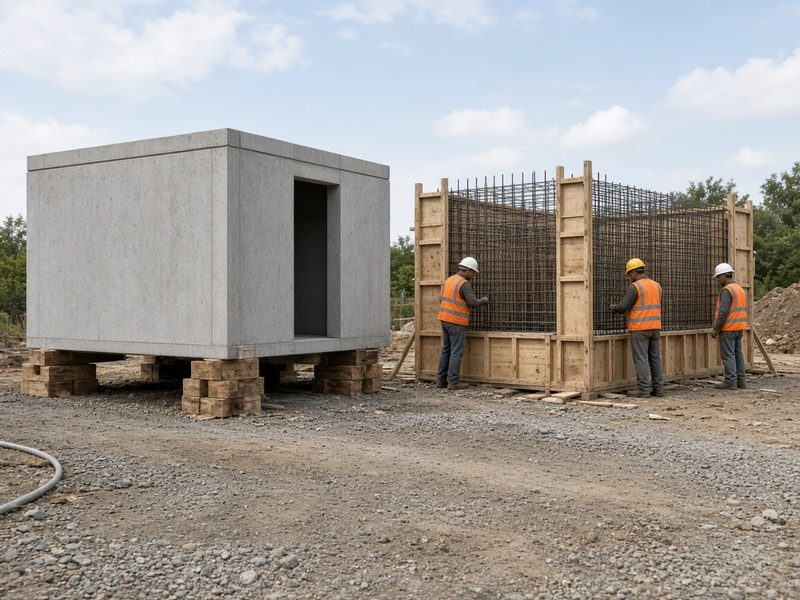

2. Вид: заводской модуль, монолит на месте или стена из блоков
Заводской модуль — это готовая железобетонная коробка: стены, пол и покрытие едут одним изделием или собираются из плит на закладных. УМ-6 из Сафоново имеет наружный размер 6 000×2 480×2 200 мм, стены 125–135 мм, покрытие 140 мм, бетон класса В30, пол 12,8 м² и расчёт на 17 человек. Модуль ТДКЭП в наличии на 25 сентября 2026 года — 5 400×2 500×2 800 мм, стены 100 мм, масса 16 тонн, 15 человек. Оба называют укрытием, но паспорт у них разный.
Монолит на месте — замкнутая опалубка, объёмный каркас и укладка смеси там, куда трал с 16 тоннами не заедет. Монолитные работы на каркасе здания и заливка маленькой защитной коробки — разные объёмы: у коробки много опалубки на каждый куб. Стена из блоков по периметру агрегата человека внутрь не прячет. Её место — на странице блоков и раствора, рядом с габионами и контейнерами.
Сборное железобетонное сооружение в закупках проходит как конструкция инженерного сооружения, код 23.61.12.159. В описании краснодарской закупки июля 2026 года блок-комната с тамбуром имеет бетон В25, арматуру стен диаметром 6 мм с шагом 300×50 мм и арматуру плит покрытия диаметром 10 мм с шагом 200×150 мм. УМ-6 армируют каркасом из стержней диаметром 10 мм класса А500С с шагом 200×200 мм. Шаг и диаметр берут из чертежа конкретного изделия, а не «как у соседа».

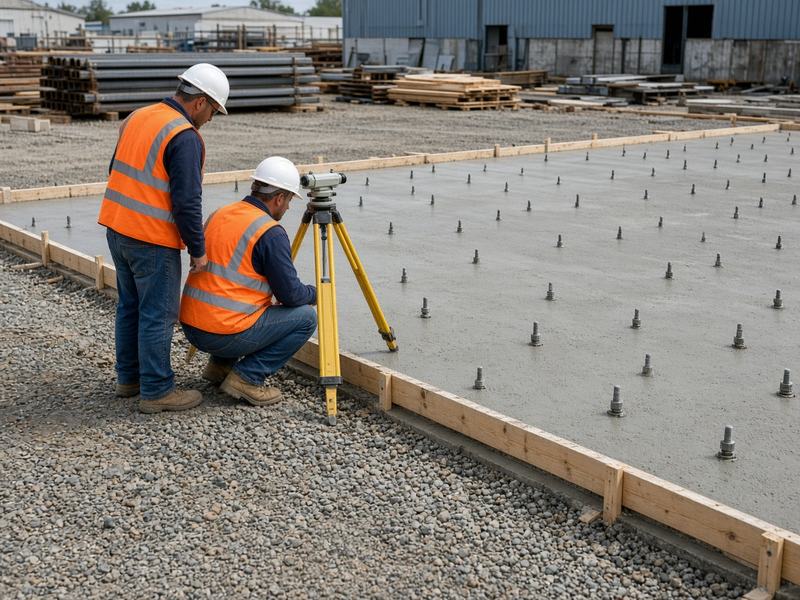

3. Плита и отметки до приезда трала
Под модуль готовят ровную плиту или проверенное существующее основание с анкерами по чертежу завода. Масса изделия в наличии — 16 тонн, у УМ-6 основание с перегородкой — 16,3 тонны при объёме железобетона 6,6 м³. Плита держит этот вес без просадки угла, иначе дверь перестаёт закрываться после первой зимы.
Ломает посадку перепад отметок в несколько сантиметров по диагонали. Монолитная коробка не гнётся, как металлический контейнер: её крутит, и трещина идёт от дверного проёма. Геодезист снимает отметки до того, как трал встанет под разгрузку. Проезд для трала и пятно для выносных опор крана размечают в тот же день, иначе модуль привезут и некуда будет его поставить.

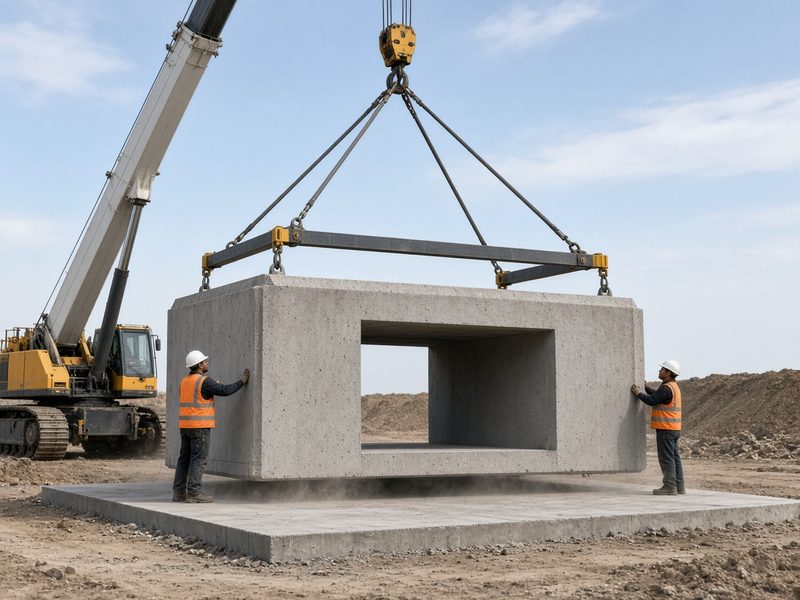

4. Посадка краном или бетонирование стен и покрытия
Готовый модуль сажают краном на плиту за одну подачу, если проезд и вылет позволяют. Надпись «25 тонн» на кране не означает, что он поднимет 16 тонн на десяти метрах от оси. Паспорт крана на фактическом вылете должен покрывать массу изделия с запасом на стропы. Люди под грузом не стоят. На действующем заводе подачу согласуют с проездом техники и с окном, когда смена не идёт мимо пятна.
Если модуль не влезает в ворота цеха, коробку бетонируют на месте. Сначала вяжут каркас стен и покрытия, потом закрывают опалубку так, чтобы внутренний размер двери совпал с полотном. Зимой смеси нужен прогрев, летом — укрытие от солнца, иначе поверхность пересыхает раньше, чем наберёт прочность. Срок такой коробки длиннее заводской поставки: опалубку снимают после набора прочности по проекту, а не «на следующий день, потому что кран уже уехал».

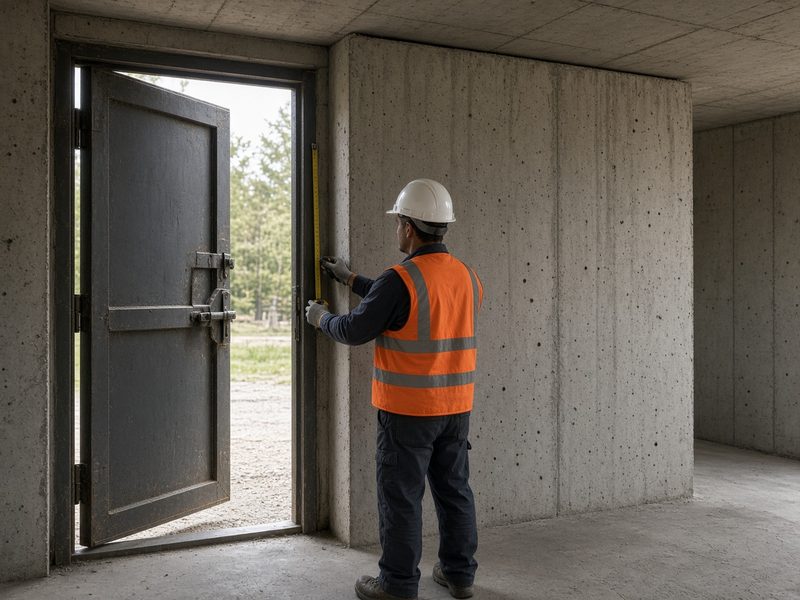

5. Дверь, перегородка и вентиляция
Вход закрывают металлической дверью, а сразу за проёмом ставят бетонную противоосколочную перегородку. У УМ-6 перегородка толщиной 100 мм приваривается к закладным деталям монолитного основания. У модулей ТДКЭП толщина такой перегородки в комплектации бывает 100, 120 или 150 мм. Проём без перегородки оставляет прямой луч внутрь: человек за дверью оказывается на линии осколка.
Полотно двери не должно упираться в перегородку. Если створка не доходит до притвора, укрытие не закрывается в тот момент, когда оно нужно. Вентиляция в стандартном листе ТДКЭП бывает естественной, а принудительная вентиляция, свет, отопление и скамейки стоят отдельными строками комплектации. Голая коробка без двери в объявлениях лета 2026 года как раз и продавалась дешевле: продавец прямо говорил, что в нижнюю цену входит только бетон, а дверь и свет ставят за отдельные деньги. В нашу таблицу такие объявления не попали.

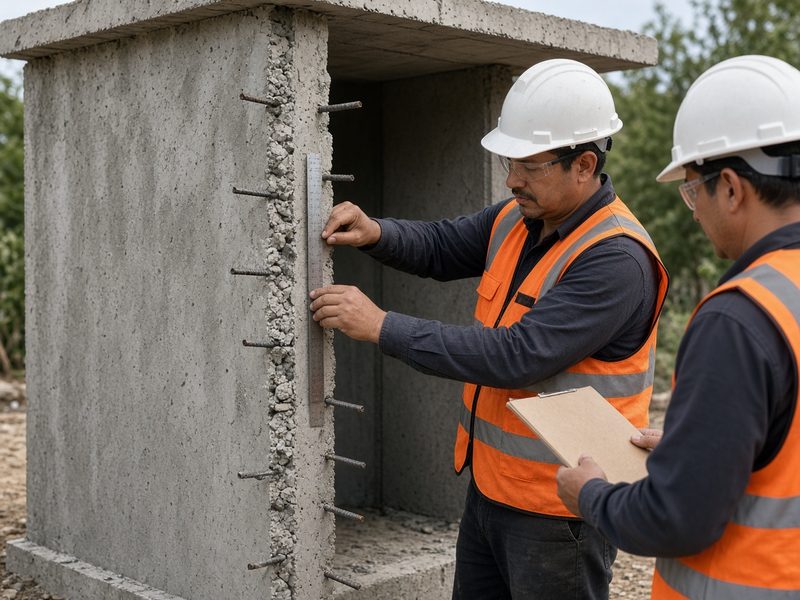

6. Приёмка толщины, класса бетона и паспорта
Приёмка сверяет три вещи: класс бетона, толщину стены и покрытия, комплект двери и перегородки. УМ-6 заявляет бетон В30, морозостойкость F300 и водонепроницаемость W8. Модуль ТДКЭП в описании типового ряда — бетон В25 (М350), а морозостойкость и водонепроницаемость в листе опций указаны как F100 и W4, если заказчик не назначил иначе. Краснодарская блок-комната в закупке — бетон В25, F150, W4. Паспорт В25 не закрывает чертёж, где записан В30.
Монолит на площадке принимают по правилам производства бетонных работ, с актами на скрытые каркас и на прочность. Заводское изделие принимают по паспорту, схеме армирования и фактическим размерам. Организационный порядок тревоги — сигнал, маршрут, кто открывает дверь — живёт в плане мероприятий. Бетонная коробка этот план не заменяет.
Бетонное укрытие от БПЛА цена в 2026 году
Поставка с монтажом в опубликованной закупке стоит 660 000 ₽ за одно укрытие: начальная цена контракта АО «Юго-Западная ТЭЦ» от 21 августа 2026 года — 1 320 000 ₽ за две штуки, и монтаж в эту сумму входит. Изделие без доставки дороже дешёвых объявлений и дешевле контракта с посадкой: модуль на 15 человек в наличии — 589 706 ₽ с НДС. Доставку тралом из Кугеси или Сафоново в Москву эти источники отдельно не называют, её считают по маршруту.
| Что входит | Цена клиенту | Откуда цифра и дата |
|---|---|---|
| Поставка и монтаж одного укрытия на площадке | 660 000 ₽ | АО «Юго-Западная ТЭЦ», начальная цена 1 320 000 ₽ за 2 штуки, извещение 21 августа 2026, монтаж входит |
| Модуль 5,4×2,5×2,8 м на 15 человек, стены 100 мм, самовывоз из Кугеси, масса 16 т | 589 706 ₽ с НДС | ТДКЭП, наличие на 25 сентября 2026, НДС 22% |
| Монолитный модуль УМ-6, 6,0×2,48×2,2 м, 17 человек, стены 125–135 мм, бетон В30, самовывоз из Сафоново | 390 000 ₽ с НДС | ЖБИ-комплекс, страница изделия УМ-6, цена изделия на странице |
| Блок-комната с тамбуром, бетон В25, поставка по описанию закупки | 399 431 ₽ | Закупка 0800700054726000024, Краснодарский край, размещена 1 июля 2026 |
Нижнюю полку объявлений августа 2026 года, 250–370 тысяч за голую коробку без двери, в цену клиенту не берём. Каталог ТДКЭП от 20 мая 2026 года пишет «от 486 696 ₽» за типовой модуль на 15 человек: слово «от» означает нижнюю границу прайса, поэтому в расчёте стоит фактическая цена наличия 589 706 ₽. Монолитную коробку на месте этими строками не подменяем: открытой ставки за куб именно такого укрытия в источниках 2026 года нет, её даёт смета после объёма бетона и опалубки.
Расчёт на два укрытия для смены
Два укрытия с поставкой и монтажом: 2 × 660 000 ₽ = 1 320 000 ₽. Так записана начальная цена контракта АО «Юго-Западная ТЭЦ» на две штуки. Одно укрытие в этой арифметике — 660 000 ₽. Самовывоз модуля на 15 человек за 589 706 ₽ в эту сумму не подставляем: у него нет монтажа и нет доставки до площадки.
Калькулятор повторяет ту же арифметику и не заменяет смету по проекту.
Что берёт Строй Альянс
Мы берём основание, посадку заводского модуля, монолитную коробку там, куда трал не проходит, дверь с перегородкой по чертежу и приёмку класса бетона и толщины. Договор может быть поставкой с монтажом, как в закупке ТЭЦ, или отдельными работами на площадке заказчика. Защитный контур из сетки над цехом считаем отдельно: это защитные ограждающие конструкции по СП 542, а не стены модуля.
Мы не обещаем, что купленный модуль сам становится убежищем гражданской обороны. Мы не обещаем, что стена 100 мм остановит прямой удар тяжёлого аппарата: открытые паспорта 2026 года описывают защиту от осколков и поражающих элементов, а расчёт прямого попадания живёт в проекте. Своих построенных бетонных укрытий в перечне объектов компании нет, поэтому чужие модули на остановках мы своими не называем. Сетку, экраны и блоки вокруг агрегата показываем на своих страницах, без подмены одного вида другим.
Допуск СРО, рег. № С-306-7704529749, третий уровень: договоры подряда до 3 млрд ₽. Работаем по 44-ФЗ, 223-ФЗ и с коммерческими заказчиками, безналичный расчёт с НДС. Офис: Московская область, г. Красногорск, Ильинское шоссе, д. 1А, БЦ «Красногорск Плаза». Телефон +7 (929) 529-65-77, почта com@stroyalliance.com. Предварительный расчёт — за 1 час после заявки.
Вопросы
Сколько стоит укрытие с монтажом в 2026 году?
Поставка с монтажом стоит 660 000 ₽ за одно укрытие по начальной цене контракта АО «Юго-Западная ТЭЦ» от 21 августа 2026 года. Два таких укрытия — 1 320 000 ₽. Модуль на 15 человек без доставки и без крана в наличии 25 сентября 2026 года стоит 589 706 ₽ с НДС.
Чем железобетонный модуль отличается от бетонной коробки в объявлении?
Железобетонный модуль имеет паспорт: класс бетона, диаметр и шаг арматуры, толщину стены и покрытия. УМ-6 — это бетон В30 и стены 125–135 мм за 390 000 ₽ с НДС при самовывозе. Объявление за 250–370 тысяч летом 2026 года часто продаёт только бетон без двери, света и вентиляции.
Что такое защитное сборное железобетонное сооружение?
Это коробка из железобетонных элементов, которую привозят и собирают или ставят целиком, а не выкладывают из мелких блоков вокруг станка. В закупках такие изделия идут кодом 23.61.12.159. Блок-комната с тамбуром в закупке 1 июля 2026 года имела начальную цену 399 431 ₽.
Это убежище по СП 88?
Покупка модуля не присваивает ему статус убежища гражданской обороны. СП 88.13330.2022 производитель упоминает как норму площади пола на человека. Учёт защитного сооружения и проект — отдельная процедура, её одной накладной не закрыть.
Какой кран ставит модуль?
Кран выбирают по массе на нужном вылете. Модуль в наличии весит 16 тонн, УМ-6 — 16,3 тонны. Кран с надписью 25 тонн на большом вылете эти тонны может не взять. Паспорт грузоподъёмности смотрят до того, как трал приедет на площадку.
Где купить модуль и кто его ставит?
Изделие покупают у завода: самовывоз УМ-6 — из Сафоново, модулей ТДКЭП — из Кугеси. Посадку, плиту и приёмку делает подрядчик на площадке. В контракте ТЭЦ поставка и монтаж сидят в одних 660 000 ₽ за штуку. Доставку в Москву считают отдельно по маршруту.
Мобильное укрытие и бетонный модуль — одно и то же?
Нет. Мобильное укрытие на болтах переносят, когда задача на стоянке закончилась. Бетонный модуль массой 16 тонн ставят на плиту как постоянное место для людей. Сетку над техникой смотрите в разделе укрытий, а не в паспорте железобетонной коробки.
Сколько человек помещается?
В наличии на 25 сентября 2026 года модуль 5,4×2,5×2,8 м рассчитан на 15 человек, УМ-6 — на 17 человек при поле 12,8 м². Ряд ТДКЭП от 20 мая 2026 года идёт от 5 человек за нижнюю границу прайса 354 544 ₽ до 24–25 человек за нижнюю границу 625 768 ₽. В расчёт клиента мы берём цену наличия, а не нижнюю границу «от».
Источники
- ТДКЭП, бетонное укрытие модульного типа, прайс от 20 мая 2026 и наличие на 25 сентября 2026: цены 589 706 ₽ и 546 444 ₽ в наличии, ряд «от» 354 544–625 768 ₽, бетон В25, стены от 70 до 150 мм, ссылка на площадь по СП 88.13330.2022.
- ЖБИ-комплекс, укрытие УМ-6, Сафоново: 390 000 ₽ с НДС, размер 6 000×2 480×2 200 мм, бетон В30, стены 125–135 мм, покрытие 140 мм, 17 человек, масса 16,3 т.
- Мойка78, 25 августа 2026, закупка АО «Юго-Западная ТЭЦ»: 1,32 млн ₽ за два укрытия, монтаж входит, срок работ до ноября 2026 года.
- Закупка 0800700054726000024, размещена 1 июля 2026: блок-комната с тамбуром, бетон В25 F150 W4, начальная цена 399 431 ₽.
