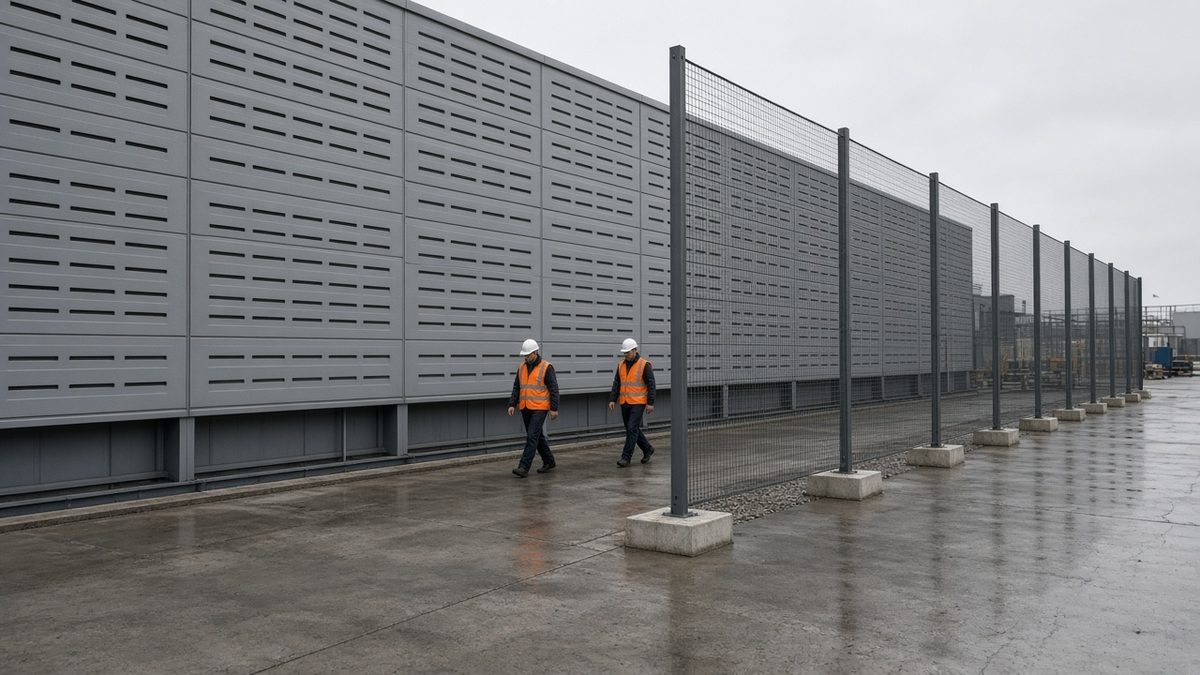

Как на цехе ставят оболочку и экран
Сначала разбирают стену и проезды, потом выпускают два проекта, затем ставят кассеты и только после этого натягивают сетку на своих стойках. В конце подписывают два акта. Кассета закрывает цех от дождя и холода. Аппарат встречает экран, который стоит перед облицовкой и к ней не прикручен.

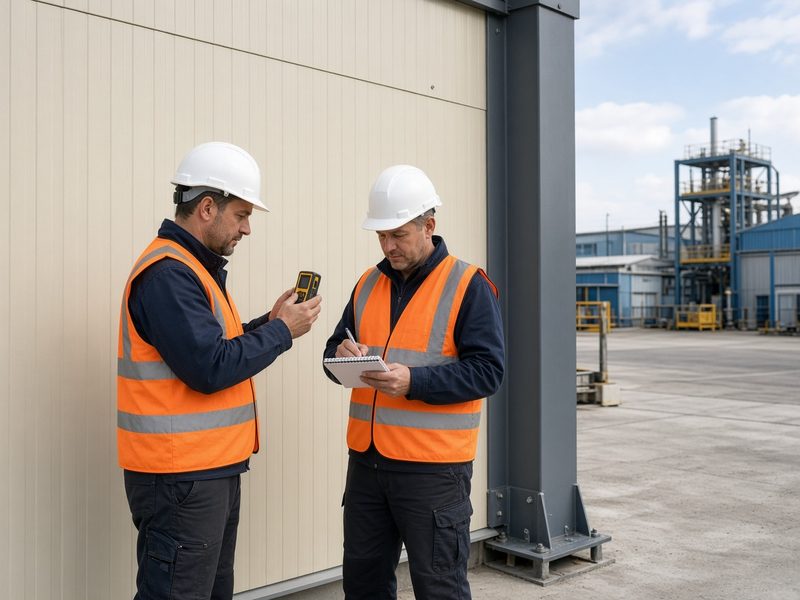

1. Обследование стены цеха
Обследование отвечает, за что держится стена. На цехе это чаще сэндвич по прогонам, кирпич или старый профлист, а не монолит жилого дома. Кронштейн кассеты сажают в колонну или прогон. Наружный лист сэндвича кронштейн не держит: ветер вырывает анкер вместе с облицовкой, и новая стена отходит ещё до зимы.
Дальше смотрят, что стоит у стены изнутри и снаружи. Ворота, кран-балка, газопровод, пожарный проезд и место, где фура разворачивается, задают, где стойка экрана может встать. Стойка в створе ворот останавливает цех раньше, чем прилетит аппарат. Съёмку стены до 500 м² в мае 2026 года оценивали в вилке 25 000–40 000 ₽. Для примера ниже берём середину этой вилки, 32 500 ₽.

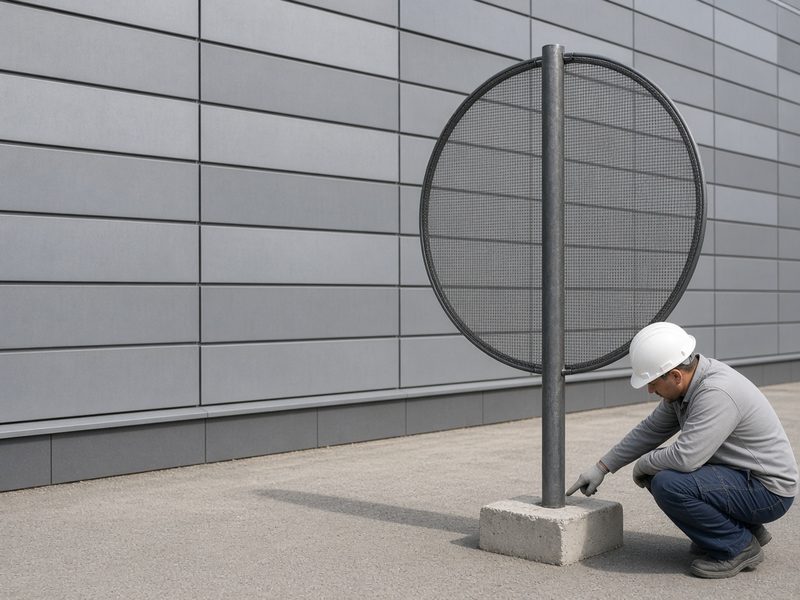

2. Два контура: оболочка и экран
Навесной фасад и защита от удара живут в двух контурах. Фасад устроен как навесная система с воздушным зазором по СП 522.1325800.2023: в него входят кронштейны, направляющие, утеплитель и облицовка. Экран устроен как защитная ограждающая конструкция по СП 542.1325800.2024: у него свои стойки, своё полотно и свой расчёт удара. Страница защиты завода считает именно этот экран.
Кассета удар аппарата не принимает. В объявлениях рядом всплывает маскировочный фальшфасад: декоративная ширма, чтобы оборудование хуже читалось с воздуха. Ширма не заменяет ни вентилируемый фасад, ни сетку. На цехе эти три вещи не сводят в одну смету. Как выбрать облицовку самой оболочки, разобрано в материале как выбрать навесной фасад.

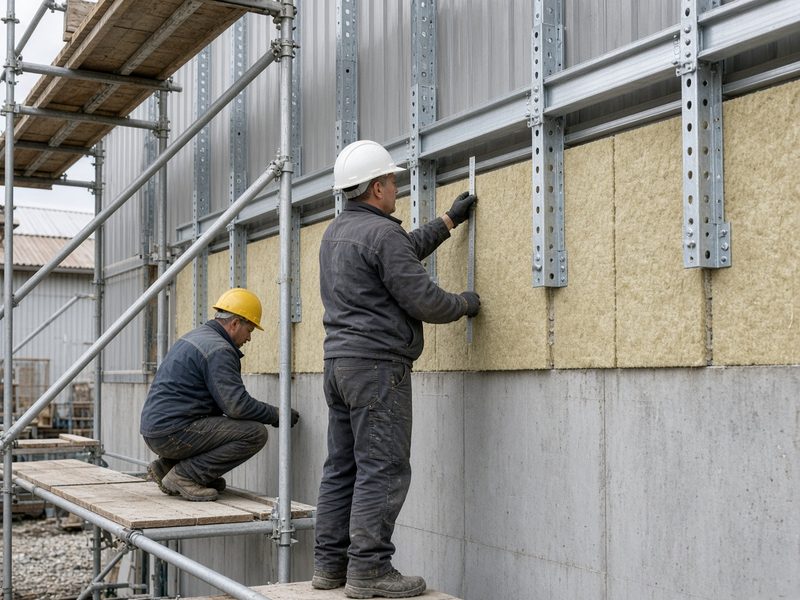

3. Проект оболочки: зазор и кронштейн
Проект оболочки считает зазор, а не только рисунок кассеты. Пункт 13.9 СП 522.1325800.2023 ставит минимум: 40 мм между наружной гранью утеплителя и внутренней гранью облицовки и 20 мм между утеплителем и направляющей. Если вату прижмут к кассете, зазор исчезнет, стена начнёт потеть, а зимой вата наберёт воду.
Кронштейн считают по разделу 9 того же свода на собственный вес и ветер. Длинный вылет, когда кривую стену выравнивают, проверяют отдельно: консоль, которую не посчитали, гнёт направляющую, и шов кассет раскрывается ещё до сетки. У парапета элемент примыкания закрывает зазор от огня снаружи, этого требует раздел 17. Проект фасада в опубликованной ставке мая 2026 года — 120 ₽/м². На стену 320 м² это 38 400 ₽, и в цену кассет эта строка не входит.
4. Проект экрана: свои стойки и свободные ворота
Проект экрана ставит стойки на свои фундаменты перед стеной, а не на кронштейны кассет. Кронштейн фасада на удар не считали. Если полотно повесить на облицовку, рывок уйдёт в стену цеха.

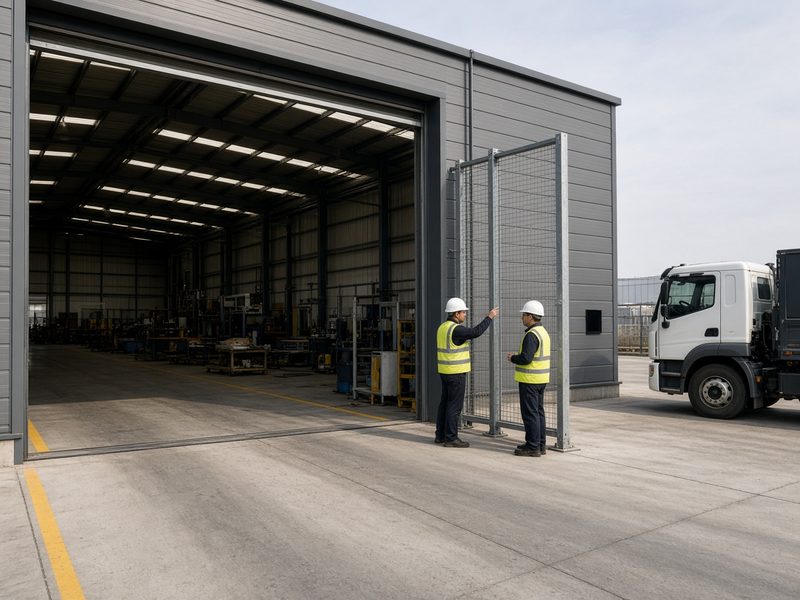

Отступ экрана от кассеты задают так, чтобы остановленный аппарат и обломки не достали облицовку. Ворота и пожарный проезд оставляют свободными: стойка стоит сбоку от створа. Уровень по таблице 6.2 СП 542 назначает заказчик. В расчёте ниже принят 4-й уровень, малые аппараты. Тяжёлый аппарат в задании меняет каркас и ставку, кассета эту ставку не подменяет. Кровлю цеха стеновой экран не закрывает: кровля идёт отдельным контуром. Быстрый ориентир по габаритам — в калькуляторе защитных конструкций, он не заменяет обмер.

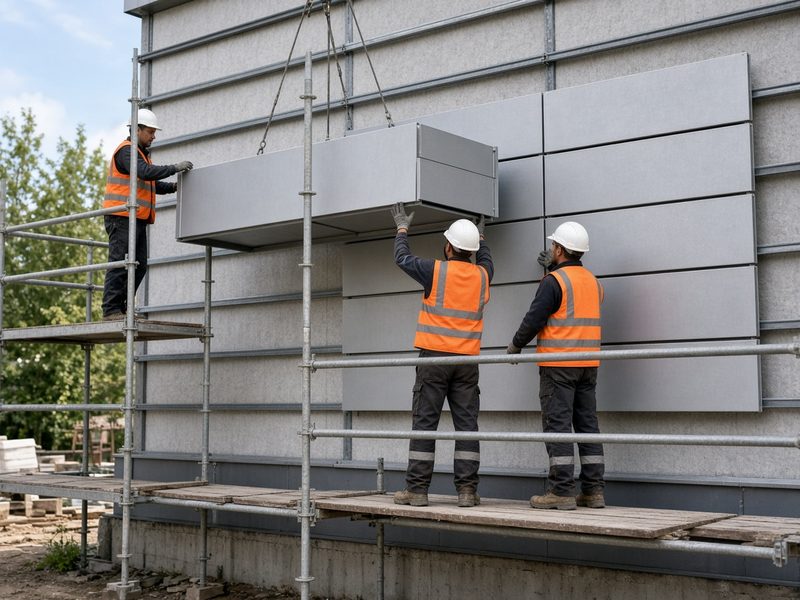

5. Монтаж подсистемы и кассет
Монтаж кассет идёт по раскладке, пока места стоек ещё свободны. Сначала кронштейны в несущий каркас, потом вата, направляющие и кассета. Шов кассеты оставляют на температурный ход: глухая заклёпка без запаса рвёт угол панели летом, когда металл удлиняется.
Леса и растяжки из зазора убирают до сдачи. Трос, который забыли снять, прижимает вату к кассете, и пункт 13.9 на приёмке уже не выполняется. Окна цеха и решётки притока кассетой «заодно» не зашивают: воздухозабор живёт по проекту вентиляции цеха. Пакет оболочки заказывают как навесной вентилируемый фасад.

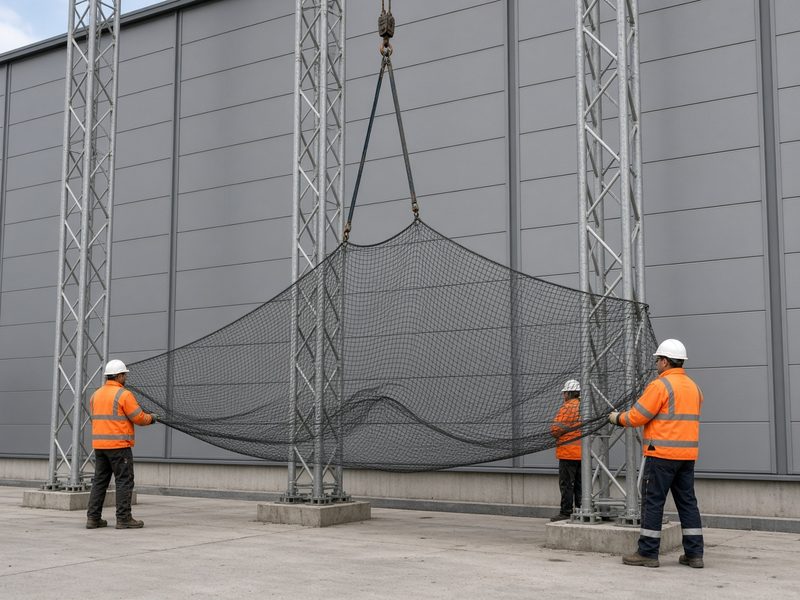

6. Монтаж полотна на своих опорах
Полотно натягивают на стойки, когда кассета уже стоит или когда стойки выведены так, что они не пересекают будущую облицовку. Сетку к иклям и салазкам кассеты не крепят. Сверление готовой кассеты под хомут открывает путь воде в зазор, и утеплитель мокнет из одной дырки.
Натяжение проверяют по проекту: провисшее полотно ложится на кассету при ветре и бьёт облицовку тем, от чего экран должен был её отделить. Съёмную секцию оставляют там, где цеху нужен проезд автовышки к светильникам и к клапанам. Иначе первую же лампу будут менять, разрезая полотно.

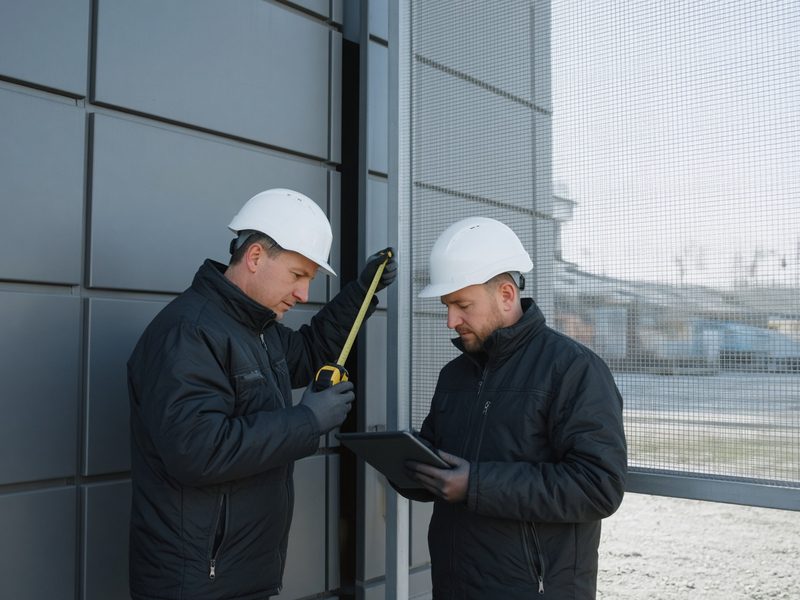

7. Приёмка двух контуров и осмотр после зимы
Приёмка идёт двумя актами. По фасаду меряют зазор, шаг кронштейнов, крепление в каркас и закрытие парапета. По экрану сверяют отметки стоек, натяжение и то, что полотно не сидит на кассете. Исполнительную документацию одного контура в папку другого не подшивают. Порядок сдачи оболочки — в материале приёмка фасадных работ.
После первой зимы смотрят две разные вещи. В зазоре фасада ищут лёд и мокрую вату. На сетке ищут провис и наледь, которая тянет стойку к стене. Этот осмотр ведёт владелец цеха, если договор обслуживания не продлён.
Сколько стоят навесные фасады для защиты цехов от БПЛА в 2026 году
Оболочка из металлокассет с утеплителем и монтажом в 2026 году стоит 8 000 ₽/м² с НДС. Экран 4-го уровня перед стеной стоит 8 100 ₽/м² площади экрана с НДС. Это разные договоры: в таблице они стоят рядом и в одну цену стены не склеиваются.
| Что входит | Цена клиенту | Откуда цифра и дата |
|---|---|---|
| Навесной фасад цеха: металлокассета 0,7 мм, подсистема, минеральная вата 150 мм, монтаж | 8 000 ₽/м² | Верх примера ООО «Оптима Фасад», май 2026: вилка 6 700–8 000 ₽/м² с НДС |
| Проект навесного фасада | 120 ₽/м² | Опубликованная ставка проекта, ООО «Оптима Фасад», май 2026 |
| Лазерная съёмка стены до 500 м² | 32 500 ₽ | Середина вилки 25 000–40 000 ₽, ООО «Оптима Фасад», май 2026 |
| Экран 4-го уровня перед стеной: проект, каркас, полотно, монтаж | 8 100 ₽/м² | Верх середины вилки договоров 2026 года, 6 200–8 700 ₽/м² площади контура |
Московский прайс на металлокассеты с утеплителем 100 мм публикует комплекс от 6 800 ₽/м², а с перфорацией и тем же утеплителем публикует комплекс от 7 600 ₽/м². Верх примера с ватой 150 мм равен 8 000 ₽/м² и стоит выше этой полки. Ставка 8 100 ₽/м² за экран совпадает со ставкой 4-го уровня на странице защиты дорог: в неё входят проект, каркас, полотно и монтаж. Кровля, геология и боковые возвраты экрана в эти две ставки не входят.
Расчёт стены 40 на 8 метров
Берём одну стену цеха длиной 40 м и высотой 8 м. Площадь облицовки: 40 × 8 = 320 м². Плоский экран перед этой стеной в примере той же площади, 320 м². Отступ и боковые возвраты обмер заменит, в эту цифру они не заложены.
Оболочка: 320 × 8 000 = 2 560 000 ₽. Экран 4-го уровня: 320 × 8 100 = 2 592 000 ₽. Два договора на эту стену дают 5 152 000 ₽. Проект фасада 320 × 120 = 38 400 ₽ и съёмка 32 500 ₽ в эти 5 152 000 ₽ не входят. Кровля цеха в пример не входит. Калькулятор повторяет ту же арифметику и не заменяет смету по проекту.
Что берёт Строй Альянс
Мы берём два договора. Договор на навесной фасад включает подсистему, утеплитель и облицовку. Договор на защиту цеха включает экран по СП 542, свои стойки и полотно, как на странице заводов. В одну бумагу эти работы не склеиваем. Уровень по таблице 6.2 назначает заказчик, мы его не выбираем.
Кассету как защиту от удара не обещаем. Маскировочную ширму вместо экрана не продаём. Кровлю, которую стеновой экран не закрывает, в стену не записываем. На ЖК «СберСити» в Рублёво-Архангельском, квартал В14, мы на субподряде у генподрядчика СтройСити: терракотовый навесной фасад, светопрозрачные конструкции, комбинированный фасад, кровля, террасы и ливнёвка. Этот объём относится к жилому корпусу, а не к цеху. На площадке Танеко в Нижнекамске мы генподрядчик защитных конструкций. Фасад жилого корпуса и экран промышленной площадки в один объект не смешиваем.
Допуск СРО, рег. № С-306-7704529749, третий уровень: договоры подряда до 3 млрд ₽. Работаем по 44-ФЗ, 223-ФЗ и с коммерческими заказчиками, безналичный расчёт с НДС. Офис: Московская область, г. Красногорск, Ильинское шоссе, д. 1А, БЦ «Красногорск Плаза». Телефон +7 (929) 529-65-77, почта com@stroyalliance.com. Предварительный расчёт — за 1 час после заявки.
Вопросы
Защищает ли навесной фасад цех от удара БПЛА?
Нет. Кассета закрывает стену от дождя и холода. Удар принимает экран перед ней: на стене 320 м² это отдельный договор на 2 592 000 ₽ при ставке 4-го уровня 8 100 ₽/м².
Чем навесной фасад отличается от защитной сетки?
Фасад крепят к каркасу здания по СП 522, а сетку ставят на свои стойки по СП 542. На примере стены 40 на 8 метров оболочка стоит 2 560 000 ₽, а экран стоит 2 592 000 ₽.
Можно ли повесить сетку на кронштейны фасада?
Нет. Кронштейн посчитан на вес облицовки и ветер, не на удар. Стойка экрана стоит на своём фундаменте. Сверление кассеты под хомут пускает воду в зазор.
Сколько стоит оболочка цеха из металлокассет в 2026 году?
Оболочка стоит 8 000 ₽/м² с НДС: кассета 0,7 мм, подсистема, вата 150 мм и монтаж. Проект стоит отдельно, 120 ₽/м². На стену 320 м² оболочка даёт 2 560 000 ₽, а проект даёт 38 400 ₽.
Какой воздушный зазор оставляют за кассетой?
Не меньше 40 мм между ватой и облицовкой и не меньше 20 мм между ватой и направляющей. Так написано в пункте 13.9 СП 522.1325800.2023. Прижатая вата мокнет в первую зиму.
Нужен ли новый фасад, если стена цеха уже из сэндвич-панелей?
Новый фасад для тепла и вида заказчик заказывает отдельно. Для удара аппарата сэндвич и новая кассета работают одинаково: удар встречает экран. Кронштейн, если кассету всё же ставят, сажают в колонну или прогон, а не в лист панели.
Что такое маскировочный фальшфасад и заменяет ли он экран?
Это ширма, чтобы оборудование хуже читалось с воздуха. Она не держит зазор по СП 522 и не считается защитной конструкцией по СП 542. Экран 4-го уровня на стену 320 м² в примере стоит 2 592 000 ₽, ширма эту сумму не заменяет.
Кто назначает уровень защиты цеха?
Заказчик, по таблице 6.2 СП 542.1325800.2024. Подрядчик уровень не выбирает. В расчёте на этой странице принят 4-й уровень и ставка 8 100 ₽/м². Тяжёлый аппарат в задании эту ставку меняет.
Источники
- СП 522.1325800.2023, приказ Минстроя от 05.05.2023 № 325/пр: определение навесной системы с зазором, пункт 13.9 про 40 мм и 20 мм, расчёт кронштейна и закрытие парапета.
- СП 542.1325800.2024 на сайте Минстроя, опубликован 25.12.2024: защитная ограждающая конструкция и таблица 6.2, по которой заказчик назначает уровень.
- ООО «Оптима Фасад», пример расценки, май 2026: вилка 6 700–8 000 ₽/м² под ключ, проект 120 ₽/м², съёмка до 500 м² стоит 25 000–40 000 ₽.
- Прайс монтажа металлокассет, Москва и область: комплекс с утеплителем 100 мм от 6 800 ₽/м², с перфорацией и тем же утеплителем от 7 600 ₽/м².
