СП 542.1325800.2024 — защитные ограждающие конструкции от БПЛА

О чём страница

СП 542.1325800.2024 — первый российский свод правил о защитных ограждающих конструкциях от беспилотных летательных аппаратов. Он описывает, как проектировать пассивный контур вокруг здания или наружного оборудования: из чего конструкция состоит, какие нагрузки собрать, как назначается уровень защиты и что попадает в проектную документацию.

Страница для четырёх читателей: собственнику — что требует норма и почему «просто натянуть сетку» защитой не считается; главному инженеру и ПТО — что спрашивать у проектировщика; проектировщику — карта свода перед работой с полным текстом; службе безопасности — граница между строительной конструкцией и радиотехническими средствами, которых в этом своде нет.

Раздел 1

Область применения и границы документа

Пункт 1.1 определяет предмет: свод распространяется на проектирование защитных ограждающих конструкций для безопасного прикрытия зданий, строений и сооружений различного функционального назначения от атак беспилотников. Назначение объекта не ограничено — под норму попадают и промышленная установка, и склад, и административный корпус. Для объектов «Росатома» свод применяют, если это предусмотрено заданием застройщика или технического заказчика.

Границы прописаны прямо. Пункт 1.3: документ не распространяется на защиту от наземных, надводных и подводных беспилотных аппаратов — только воздушная угроза. Вторая граница следует из предмета: свод регулирует строительные конструкции, а радиоэлектронная борьба, детекторы и средства поражения аппаратов в воздухе в нём не рассматриваются.

Часть требований ограничивает проектировщика в пользу эксплуатации: конструкция не должна перекрывать пожарные проезды и площадки для маневрирования техники или мешать пожарной автоматике, а срок её службы задаётся заданием на проектирование и не может превышать срок службы защищаемого сооружения.

Раздел 6

Из чего состоит защитная ограждающая конструкция

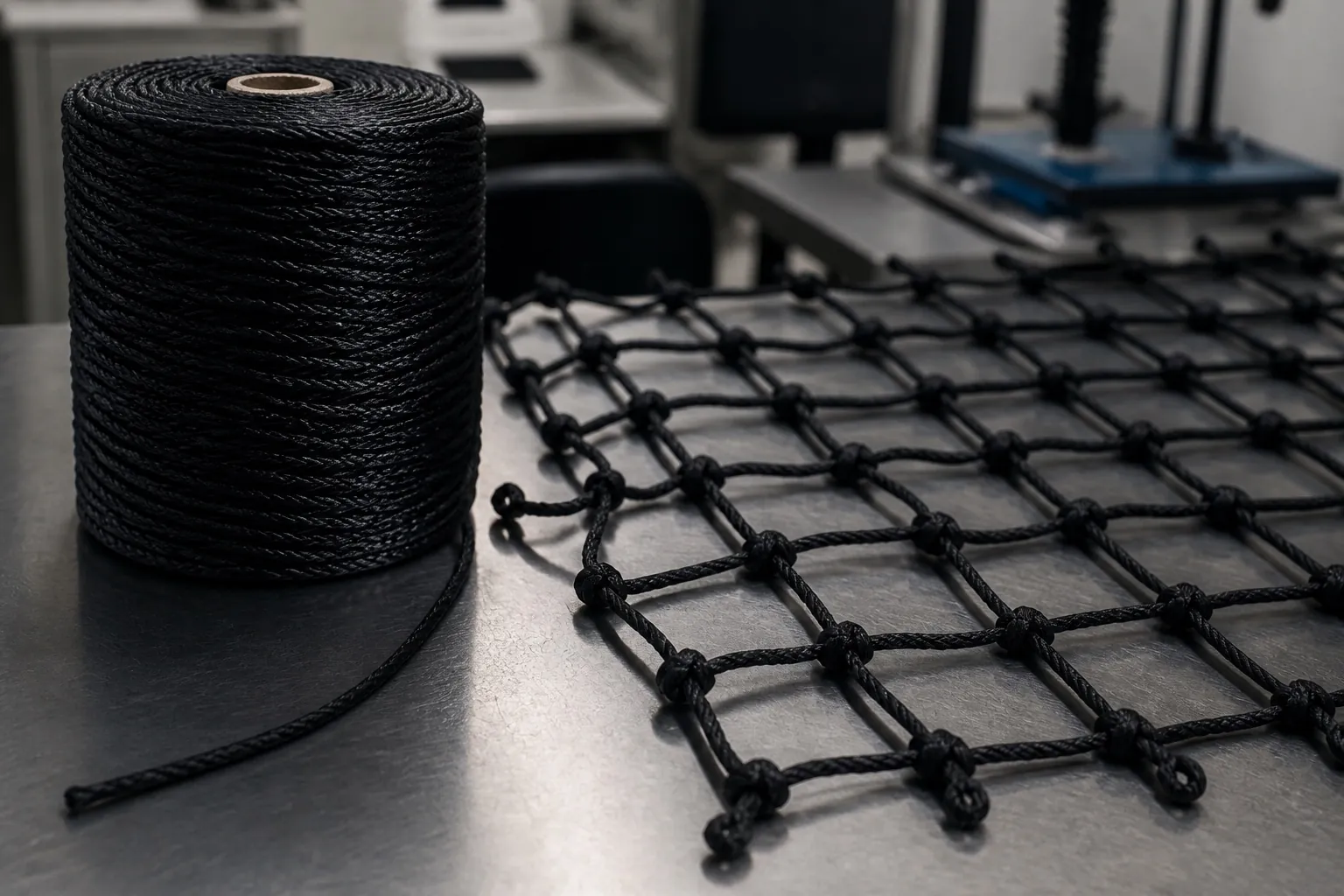

Свод перечисляет компоненты по назначению. Защитная сетка не даёт аппарату или сбрасываемому заряду коснуться объекта. Дополнительная сетка ставится за основной и ловит обломки. Ограждения из стальных тросов препятствуют пролёту. Опоры — мачты, колонны или рамные каркасы — держат полотно и принимают нагрузку от падения и взрыва. Растяжки дают опорам жёсткость, фундаменты передают нагрузку на грунт. Отдельная группа — противоосколочные элементы: тюфяки и маты с наполнителем, габионы, стенки из блоков прочностью на сжатие не ниже 100 кгс/см² на растворе не ниже М75. Экраны у входов ставят не далее трёх метров от стены, шире и выше проёма; людей внутри от осколков стекла защищают взрывостойким остеклением или шторами.

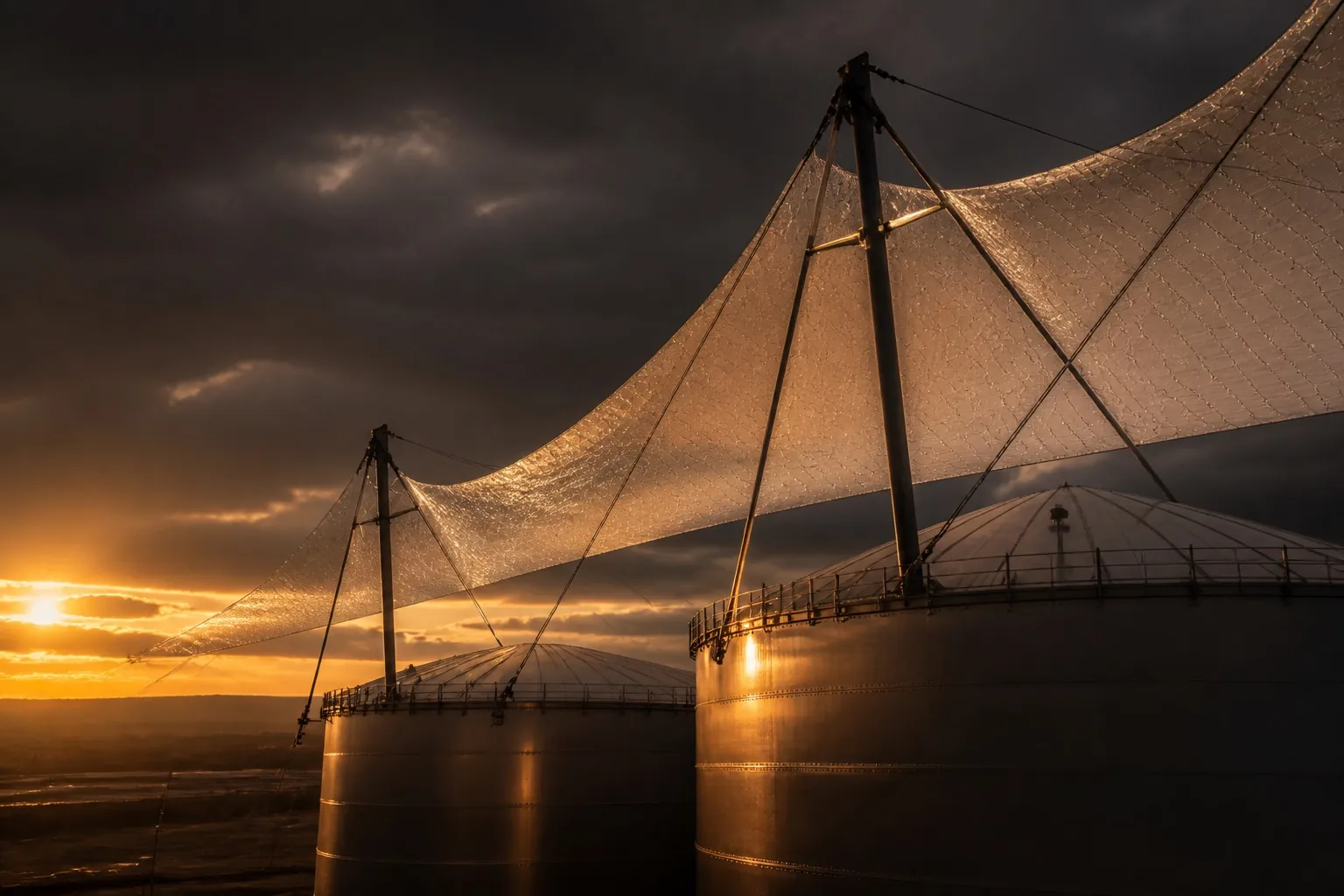

По схеме опирания конструкции бывают двух типов. Независимая — собственный каркас и фундаменты, нагрузка идёт мимо объекта. Зависимая — крепление к самому объекту, и тогда норма требует поверочного расчёта того, на что вешаем, а при необходимости — обследования существующих конструкций.

Судьбу проекта чаще всего решают несколько требований. Ячейку подбирают так, чтобы проницаемость была не менее 75% при расчётном гололёде, иначе полотно превращается в парус. На взрывопожароопасных объектах сетки из горючих материалов запрещены прямо. Удар гасят демпферами с известной зависимостью «сила–перемещение», узлы канатов собирают на талрепах, зажимах и коушах под расчётное усилие, молниезащиту проектируют отдельно.

Как это выглядит в металле и полотне — на страницах о защитных ограждающих конструкциях, о сетке от БПЛА, о полиамидной сетке и о металлической и тросовой сетке.

Кто решает

Как назначается уровень защиты и кто за это отвечает

Это самый частый вопрос на первой встрече и самый частый источник спора. Свод отвечает однозначно: уровень защиты определяет эксплуатирующая организация на основании отраслевых или объектовых документов либо заказчик в задании на проектирование. Не подрядчик и не поставщик полотна. Следом заказчик задаёт второй параметр — приемлемую вероятность разрушения объекта, и уже от этой пары проектировщик переходит к типу аппарата, поражающим факторам и подбору элементов.

Отсюда следствие: задание на проектирование — не формальность. В нём фиксируют уровень защиты, срок службы конструкции, класс взрывостойкого остекления и перечень того, что нельзя перекрывать: пожарные проезды, дыхание резервуаров, молниезащиту, габариты открытых распределительных устройств.

Мы делаем здесь обычную инженерную работу: показываем, какие узлы площадки открыты сверху, что даёт каждый уровень и во что он обходится. Решение остаётся за заказчиком и уходит в задание на проектирование.

Проверка

Экспертиза, согласование и частые замечания

Отдельным документом решения по ЗОК не живут: по своду они входят в раздел проектной документации «Конструктивные решения» и проверяются вместе с остальным томом — как любая несущая конструкция объекта. Замечания повторяются от площадки к площадке:

• в чертежах только общий вид — нет нагрузок, расчётных схем и узлов крепления;
• полотно заявлено полимерным или композитным, но несущая способность не подтверждена;
• на взрывопожароопасном объекте предложена сетка из горючего материала;
• не проверена проницаемость ячейки при расчётном гололёде — ветровая нагрузка занижена;
• каркас зависимый, а поверочного расчёта конструкций объекта нет;
• не показано минимальное расстояние до полотна с учётом прогиба;
• защитную конструкцию перепутали со строительной или ограждающей сеткой;
• нет молниезащиты и антикоррозионной защиты опор.

Отдельная строка — эксплуатация. Свод требует назначить ответственных, вести журнал контроля с ежемесячными записями и перечисляет недопустимые дефекты: разрыв окантовки, разрыв более десяти ячеек, отрыв полотна от окантовки, следы нефтепродуктов, трещины в сварных швах опор, коррозию и отсутствие антикора. Это спросят у эксплуатирующей организации при проверке, и это мы закладываем в регламент при сдаче.
