Проектирование защитных ограждающих конструкций от БПЛА

Зачем нужно проектирование защитных ограждающих конструкций

Проектирование защитных ограждающих конструкций — выпуск тома, по которому можно пройти экспертизу, заказать металл и принять контур. Без расчёта каркаса на основные и особые нагрузки монтаж над резервуаром, трансформатором или кровлей цеха остаётся самодеятельностью: неизвестно, куда уйдёт удар, выдержит ли опора ветер и снег, не передаст ли зависимый каркас нагрузку на стенку аппарата.

ЗОК по пункту 3.1.2 СП 542.1325800.2024 — конструктивная система, которая минимизирует воздействие таранного удара, ударной волны, кумулятивной струи и осколков. На опасном объекте приёмка без проекта не закрывает ответственность эксплуатирующей организации. Разбор разделов тома — в статье о проекте защитных конструкций; эта страница — коммерческая услуга: считаем площадку и выпускаем чертежи.

Исходные данные: задание, обмер, модель угроз

Работу начинаем с задания на проектирование, где заказчик или эксплуатирующая организация назначает уровень защиты объекта (п. 3.1.11). Подрядчик уровень за заказчика выбрать не вправе. Затем обследование и обмер. На резервуарном парке смотрим кровлю, дыхательную арматуру, обваловку и сливные площадки. На подстанции — трансформаторы, ОРУ, вводы и радиаторы. На котельной — дымовую трубу, ГРУ/ГРПШ и топливное хозяйство. На заводе — открытые технологические установки, эстакады, склады сырья, кровли цехов. На складе — кровлю, доки и зарядные.

Модель угроз фиксирует типы аппаратов по таблице 6.2: 4-й уровень — малый БПЛА; 3-й — малый и лёгкий; 2-й — плюс средний; 1-й — плюс средний с поражением осколками. Нумерация обратная: первый уровень — самый тяжёлый сценарий. Массы и скорости — по Рекомендациям Минстроя 2024, таблица 5.1; килограммы в открытый текст не выносим. Отдельно снимаем ограничения: пожарные проезды, дыхание резервуаров, габарит ОРУ, работу без остановки производства. Как читать таблицы — в разборе СП 542 и на странице уровней защиты.

Состав проекта: записка, расчёт, КМ, фундаменты, ППР

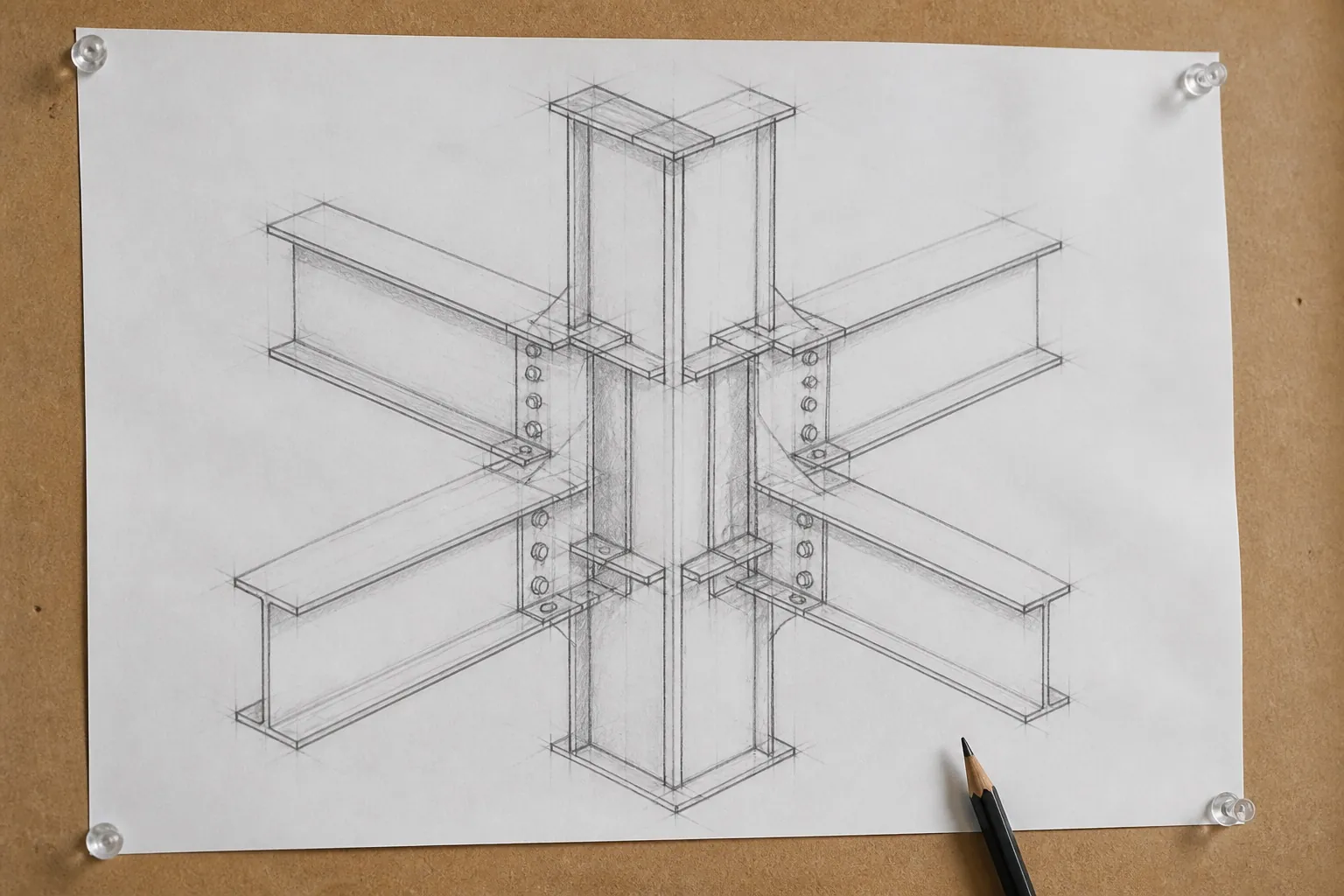

В том входят пояснительная записка; расчёт каркаса на основные и особые нагрузки — динамика удара, ветер, снег, гололёд; чертежи КМ и КМД; узлы крепления сетки и тросов; фундаменты; ППР. Элементы ЗОК по пункту 6.1: защитные сетки и дополнительные сетки, ограждения из стальных тросов, опоры и пространственные опорные конструкции, растяжки, фундаменты, противоосколочные элементы (тюфяки, маты, стенки), энергопоглощающие устройства — тормоза и демпферы (6.1.8). Улавливающая сетчатая конструкция — УСК (3.1.5); защитная тросовая конструкция — пространственная система из стальных тросов и канатов (3.1.6).

Полотно в спецификации: полиамидная нить Ø 4 мм, нераспускающиеся узлы, ячейка 40×40 или 118×118 мм, прочность до 50 кН/м, масса от 150 г/м², патент РФ № 2434946, исполнение с антипиреном и антистатиком. Либо стальная оцинкованная сетка и тросовое ограждение из оцинкованного каната. Материалы — по пункту 6.2.1: проволочные сетки ГОСТ Р 51285, ГОСТ 5336, ГОСТ Р 58118; канаты ГОСТ 2172, 3062–3071; полимерные и композитные сетки допускаются при подтверждении несущей способности. Фундаменты — по СП 22.13330, 24.13330, 25.13330. Типовые узлы — в альбоме технических решений, привязка всегда к площадке.

Независимый или зависимый каркас

СП 542 задаёт два типа каркаса. Независимая опорная конструкция — нагрузка минует объект (п. 6.3.1). Зависимая опирается на конструкции объекта (п. 6.3.2). На резервуаре и трансформаторе почти всегда независимый контур: удар и ветровая нагрузка не должны уходить в стенку аппарата и во вводы. На кровле склада или цеха зависимый каркас возможен, если обследование подтвердило несущую способность покрытия.

Выбор меняет расчёт целиком: шаг опор, растяжки, тип фундамента, узлы крепления противодроновой сетки и канатов. В качестве опор норма допускает конструкции на основе строительных лесов и железобетона при подтверждении несущей способности (6.2.2). Для 1-го и 2-го уровней в расчёт входят противоосколочные элементы: блоки с прочностью на сжатие не менее 100 кгс/см², тюфяки и маты с песком или глиной, габионы (9.5.1). Динамические нагрузки учитывают массу и скорость БПЛА (7.7.2) — числа берём из Рекомендаций, не из прайса.

Экспертиза, согласования и связь со сметой

Экспертиза нужна, когда ЗОК входит в состав опасного или особо опасного объекта либо когда заказчик требует отдельный том. Смотрят соответствие заданию и уровню, расчёт, узлы, спецификацию. Проект защиты от БПЛА и смета связаны напрямую: объёмы берутся из КМ. Как разложить позиции по ГЭСН 09, 05 и 06 — на странице сметы и расценок.

Нормативная привязка. СП 542.1325800.2024 утверждён приказом Минстроя России от 25.12.2024 № 910/пр, действует с 26.01.2025; 25.08.2026 Минстрой уведомил о разработке Изменения № 1. Для объектов КИИ и ТЭК читайте указ № 604: за непринятие или неэффективность мер защиты от беспилотников возможна передача имущества во временное управление Росимуществу; в перечне — ТЭК, промышленность, связь, транспорт и логистика, энергетика включая атомную, жизнеобеспечение. Для ТЭК дополнительно действуют Федеральный закон от 21.07.2011 № 256-ФЗ и постановление Правительства РФ от 05.05.2012 № 458: категорирование, паспорт безопасности, антитеррористическая защищённость.

Сроки и стоимость проектирования — от чего зависят

Срок и цена проектных работ зависят от площади и высоты контура, числа сооружений, уровня защиты, типа каркаса, грунтов и полноты исходных данных. Цифр за квадратный метр и сроков в днях на сайте нет: ориентир цены инженер даёт за 1 час по трём данным об объекте, фиксированную стоимость проектирования — после обмера и задания с уровнем. Проектирование пассивной защиты от БПЛА и монтаж одним подрядчиком снимает разрыв между чертежом и площадкой: ППР пишется по тем же узлам.

Можем выпустить только проект — тогда монтаж ведёт другая организация по нашему тому. Сетка от БПЛА — пассивная защита: она работает против дронов на оптоволокне и с автономным наведением, которые не глушатся; радиоподавление мы не продаём. Состав работ на площадке — на странице монтажа антидроновых сеток, общая услуга под ключ — антидроновые сетки.

Что получает заказчик и как отдаём проект в тендер

Заказчик получает пояснительную записку, расчёт, КМ/КМД, узлы, спецификацию полотна и канатов, раздел фундаментов, ППР и ведомость объёмов. Комплект можно отдать в закупку как основу технического задания и НМЦК: закупщику не придётся описывать «сетку вообще». Как оформить предмет закупки — на странице для закупок. Для старта нужны тип объекта, город и назначенный уровень — либо запрос помочь сформулировать задание, без выбора уровня за вас.

На полотно передаём ТУ и паспорт качества производителя, на конструкцию — проект и программу испытаний, согласованную с заказчиком. Типы полотна — полиамидная сетка и металлическая и тросовая. Объекты по стране — раздел города. Виды ЗОК — на странице защитных ограждающих конструкций.
