Вертикальный резервуар, эстакада налива и открытое распределительное устройство бьют по разным сценариям. FPV летит низко в люк. Тяжёлый агрокоптер несёт сброс. Самолётный снаряд приходит сверху. Одна сетка «вокруг забора» эти три траектории не закрывает.
Почему каркас должен быть независимым
СП 542 разделяет независимый каркас и зависимое крепление к объекту. Для резервуара зависимая схема опасна: удар и парусность добавляют нагрузку на стенку и крышу. Независимые стойки ставят на свой фундамент с расчётным отступом. Демпферы обязательны.
Готовые комплекты на рынке закрывают типоразмеры примерно от РВС-250 до РВС-40000. Это идея для типового КП, не обещание, что любой парк закрывается одним артикулом.

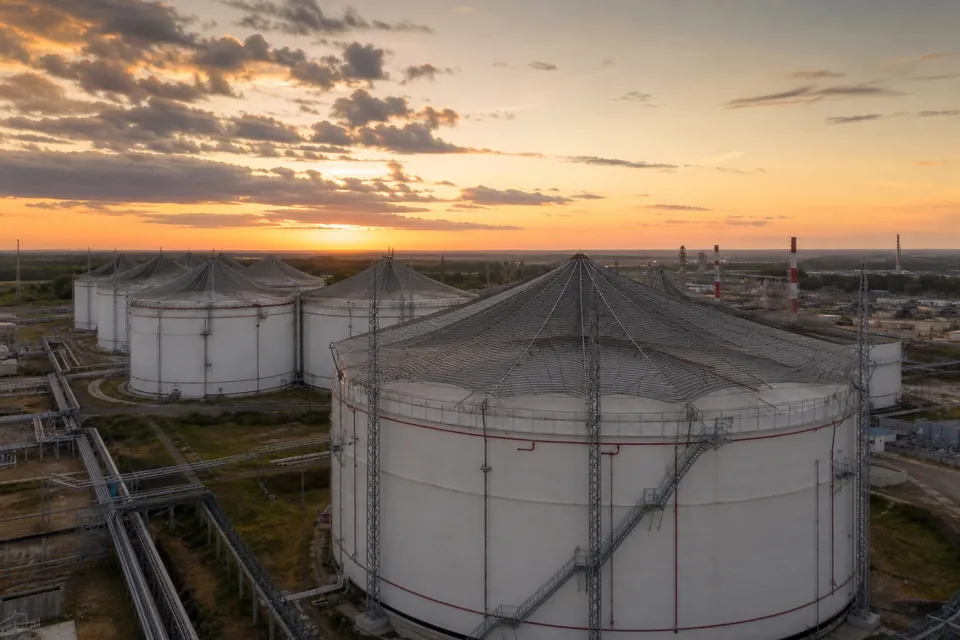

Контур резервуарного парка: вынос и обвалование
Ошибка номер один на защите РВС от БПЛА — повесить полотно на стенку резервуара. Так нельзя сразу по трём причинам: появляется парус на сосуде, мешает периодическому обследованию стенки и перекрывается доступ к дыхательной арматуре.
Рабочая схема другая: мачты ставят за обвалованием или на отдельные фундаменты, и полотно встречает аппарат до стенки — на выносе. Величину выноса и высоту мачт не берут «по аналогии»: их считают вместе с ветром и гололёдом конкретного района, от них же зависит пролёт между опорами. Параллельно проект учитывает пожарные проезды, дороги вокруг обвалования, место под автовышку и молниезащиту.
Какие нагрузки считают на парке
Кроме собственного веса и монтажных нагрузок в расчёт идут снег, гололёд и ветер по СП 20.13330, а сверху — особые: падение и взрыв БПЛА. Отсюда демпферы на подвеске полотна: удар нужно погасить, а не передать целиком на стойку и фундамент. Чем плотнее ячейка, тем больше парусность и тяжелее мачты — «сделать погуще на всякий случай» означает переплату за металл, а иногда и непроходную нагрузку на существующие основания.
Три типа дронов в расчёте
Малый класс бьёт в дыхание, люки, эстакады. Нужна более частая ячейка (часто 40×40). Лёгкий класс — мультикоптеры 30–100 кг. Здесь важнее энергия удара и второй слой.
Самолётный тип не ловят «как волейбольную сетку». Считают вынос стоек и двойное полотно. Уровни — в разборе СП 542, материалы — в видах сеток.
НПЗ, нефтебаза, АЗС: пожар и искра
На взрывопожароопасных зонах полотно с антипиреном и антистатиком — условие допуска. Для эстакад налива чаще делают «стену + козырёк», а не полный купол: нужен проезд автоцистерны и работа крана. Отдельный вход по заправочным комплексам — защита АЗС.
На одном парке типы конструкций обычно комбинируют: купол над группой резервуаров, экраны и козырьки на эстакаде, каркас на насосной. Для заказчика это один договор и один график — контур сдаётся целиком, а не тремя подрядчиками, которые потом спорят о стыках.
Защита НПЗ от дронов: с каких узлов начинают
Полностью накрыть завод одним контуром за сезон не выйдет — ни по деньгам, ни по срокам согласований. Очередь узлов выстраивают по последствиям: сначала то, где остановка стоит дороже всего и где восстановление идёт месяцами. Обычно это резервуарный парк, узлы налива, насосные и питающая электрика. Такая очередь пишется в проекте, чтобы бюджет разбивался на этапы.
Подстанция и ОРУ
Запрещена стальная «кольчуга» над шинами без расчёта изоляции. Берут диэлектрик и каркас вне габарита охранной зоны. Высоту считают вместе с электриками заказчика. Подробнее — защита подстанций.
Танеко: как это выглядит в генподряде
Ведущий заказчик по защитным конструкциям — Танеко, площадка в Нижнекамске: там мы работаем генподрядчиком. Схемы завода и объёмы на сайт не выкладываем: цифры по объекту живут в закрытом КП после допуска на площадку.
Что прислать, чтобы посчитать контур
- Тип и объём резервуаров или схема ОРУ.
- Что нельзя перекрывать: пожарные проезды, дыхание, молниезащита.
- Грунт / бетон / кровля под стойки.
- Уровень защиты службы безопасности.
Расчёт и высотный монтаж — монтаж антидроновых сеток. Витрина — /antidron/.
