Виды антидроновых сеток: полотно, ячейка и патент № 2434946

Антидроновая сетка — полотно из полимера, арамида или стали на опорах и тросах. Материал выбирают под электрику, пожар, влагу и уровень защиты по СП 542.

Патент РФ № 2434946

Патент на полезную модель от 18.05.2026 описывает защитно-улавливающую сеть: цельное полотно из непрерывной полиамидной нити, нераспускающиеся узлы, упругое растяжение с сохранением формы. Протоколы испытаний производители выдают к КП — чужие цифры как свои не подставляем.

Полиамид (капрон): сетка антидроновая полиамидная

Полиамид — основной материал контура. В расчёт берём нить Ø 4 мм, ячейку 40×40 или 118×118 мм, прочность до 50 кН/м и массу от 150 г/м²; для площадок с парами топлива — исполнение с антипиреном и антистатиком. Без стабилизатора полотно на солнце стареет быстрее, нить впитывает влагу.

Когда ищут «полиамидную сетку от БПЛА», обычно уже отсекли рабицу и хотят живую ячейку, а не жёсткую решётку. В таком полотне важны три вещи: непрерывная нить, нераспускающийся узел и натяжение. По открытым данным полотно держит до 50 кН/м при весе от 150 г/м², а ресурс на открытой площадке — 10–15 лет, если полотно осматривают и подтягивают. Для нефтебаз и АЗС отдельным условием поставки идут антипирен и антистатик: полимер рядом с парами топлива без этих добавок не берут. Подробнее — полиамидная сетка 40×40.

Ячейка: 40×40 или 118×118

Типовые ячейки на расчёте — 118×118 мм и 40×40 мм. 40×40 чаще ставят, если тип дрона неизвестен: такая ячейка не пропускает винты от 5 дюймов. Но плотный контур — это ещё и выше парусность, а значит выше нагрузка на мачты и фундаменты.

118×118 мм — меньше вес и меньше ветровая нагрузка, зато другой уровень удержания. Выбор идёт из уровня защиты по СП 542 и ветрового района площадки, а не из строки «что дешевле за метр». Поэтому одна и та же ячейка на двух объектах может быть верной и неверной одновременно.

Полиэфир и полипропилен

Полиэфир почти не теряет прочность во влаге и устойчивее к ультрафиолету. Литой полипропилен не впитывает воду, зато хуже гасит удар. Для НПЗ важны антипирен и антистатик.

СВМПЭ (Dyneema / HMPE)

Сверхвысокомолекулярный полиэтилен почти не берёт воду и остаётся диэлектриком — это довод для ОРУ. Слабое место — нагрев: температуру плавления смотрят в паспорте волокна. Полотно из СВМПЭ дороже полиамидного; разницу инженер показывает в ориентире, общий ориентир под ключ — от 6 500 ₽ за м² смонтированной сетки.

Арамид

Выше температура разрушения волокна (порядка +450 °C), хуже гасит рывок, чем нейлон. Применяют как второй, противоосколочный слой и в пожароопасных зонах.

Сталь (двойное кручение)

Стальную сетку двойного кручения принимают по ГОСТ Р 51285 и ГОСТ 5336. Ячейку и диаметр проволоки смотрят в паспорте партии. Металл держит удар, но над открытым распределительным устройством сталь — проводник.

«Сетка антидрон 500×500» — это про трос

Запрос с ячейкой 500×500 приходит не про полиамид, а про тросовое полотно на периметральном канате. Иногда это действительно требование объекта, иногда — цифра, скопированная из чужого ТЗ. Прежде чем считать смету, мы уточняем, откуда она взялась: свой расчёт или копипаст. Дальше на стоимость влияют диаметр каната и оцинковка — «6 мм» и «как получится» дают разные сметы и разный срок службы во влажном дворе. Трос и металл разобраны отдельно: металлическая и тросовая сетка 500×500.

Смешивать материалы на одной площадке нормально: полиамид на цеху и экранах, трос — там, где ТЗ уже про канат.

Как выбрать, не покупая «всё сразу»

1. Уровень защиты по СП 542 и тип угрозы.
2. Среда: влага, пожар, электрика.
3. Схема каркаса — см. статью про резервуары.
4. Документы: сертификат партии, паспорт полотна, расчёт ячейки на проницаемость 75% при гололёде.

Документы на партию

К коммерческому предложению производитель прикладывает выписку по патенту и протоколы заводских испытаний — чужие цифры мы своими не называем. На особо опасный объект партия без паспорта не едет: приёмка не подпишет полотно «по фотографии рулона».

Полотно — расходный материал контура

Сетка любого вида работает только в связке с тросовой схемой и опорой. Рулон сам по себе не контур: без расчёта мачт полотно натягивают «в воздух», и первый серьёзный ветер снимает работу. Поставку отдельным пунктом делаем, когда у заказчика уже есть несущая и проект; если несущей нет — скажем прямо, а не продадим метраж.

Монтаж и натяжка — монтаж антидроновых сеток. Рекламные схемы — на /antidron/.

Сравнение материалов сеток

Полотно выбирают по среде площадки: электрика, пары топлива, ветер, назначенный уровень защиты по СП 542. Ниже — рабочие типы. Названия заводов не пишем: в проект идут паспорт партии, ГОСТ и расчёт.

Сетка антидроновая полиамидная и полиамидная сетка от БПЛА — один тип: нить Ø 4 мм, ячейка 40×40 или 118×118 мм. Сетка полиамидная антидроновая 40х40 нужна, когда тип аппарата неизвестен: мелкая ячейка хуже пропускает винты, но поднимает парусность. Сетка капроновая антидроновая — бытовое имя того же полиамида. Разбор — полиамидная сетка.

Сетка от БПЛА металлическая, антидроновая сетка металлическая, антидроновая сетка стальная и сетка антидроновая оцинкованная принимаются по ГОСТ Р 51285 и ГОСТ 5336. Характеристики — по ГОСТ и паспорту. Над ОРУ сталь остаётся проводником. Разбор — металлическая сетка. Трос 500×500 и 250×250 из каната Ø 6 мм — отдельный тип; характеристики каната — по паспорту. Страница этого контура — сетка 500×500.

Арамид и сверхвысокомолекулярный полиэтилен дают выше прочность на единицу массы и обычно дороже; волокну нужна защита от ультрафиолета. Разбор — арамидная и СВМПЭ сетка. Сетка антидроновая полипропиленовая дешевле, но стойкость ниже: на ответственном контуре её как единственный слой не ставим.

Двойная сетка

Антидроновая сетка двойная — не два рулона про запас, а дополнительная сетка за основной. По таблице 6.1 СП 542 дополнительная сетка предусмотрена на 1–3 уровнях защиты. На 4-м уровне второго слоя в таблице нет. Второй слой ловит обломки, которые прошли первую ячейку. Состав контура задаёт уровень в задании, а не привычка поставить два слоя на всякий случай.

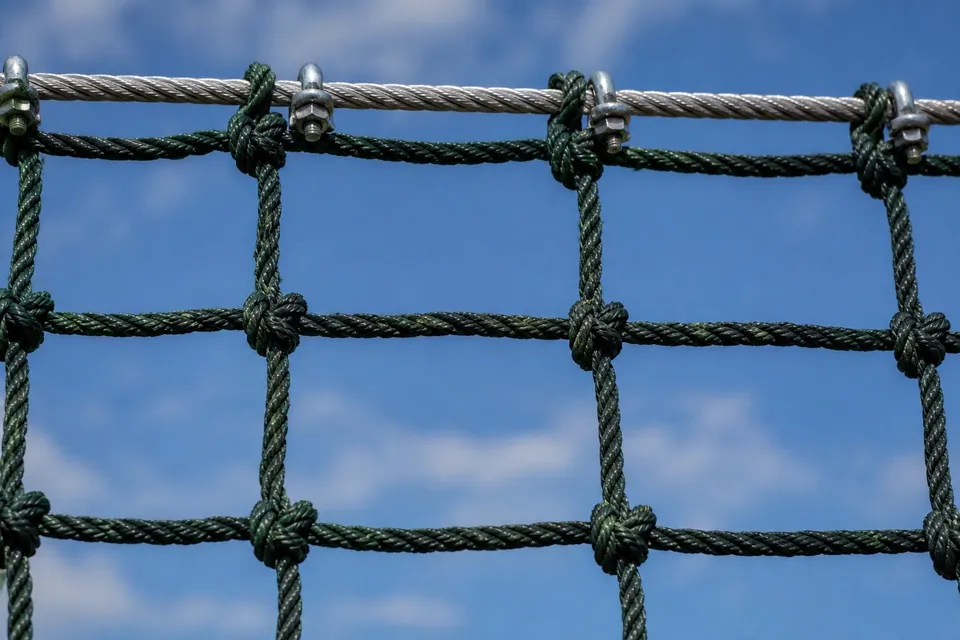

Безузловая и узловая сетка

Антидроновая сетка безузловая и узловая отличаются тем, как полотно ведёт себя после обрыва нити. Узловая с нераспускающимися узлами держит соседние ячейки: обрыв не распускает ряд. Такая конструкция из непрерывной полиамидной нити описана в патенте РФ № 2434946. Безузловое плетение держит форму за счёт способа вязки; его ставят, если паспорт подтверждает несущую способность. Для заказчика важнее не название вязки, а протокол партии и стык полотна с тросом и опорой. Рулон без каркаса защиту не даёт: сетка работает только в составе ЗОК — с опорами, растяжками и, где предусмотрено, тросовым ограждением.
