Тросовая сетка 500×500 и 250×250 (С-6)

Что такое сетка антидрон 500×500 из каната С-6

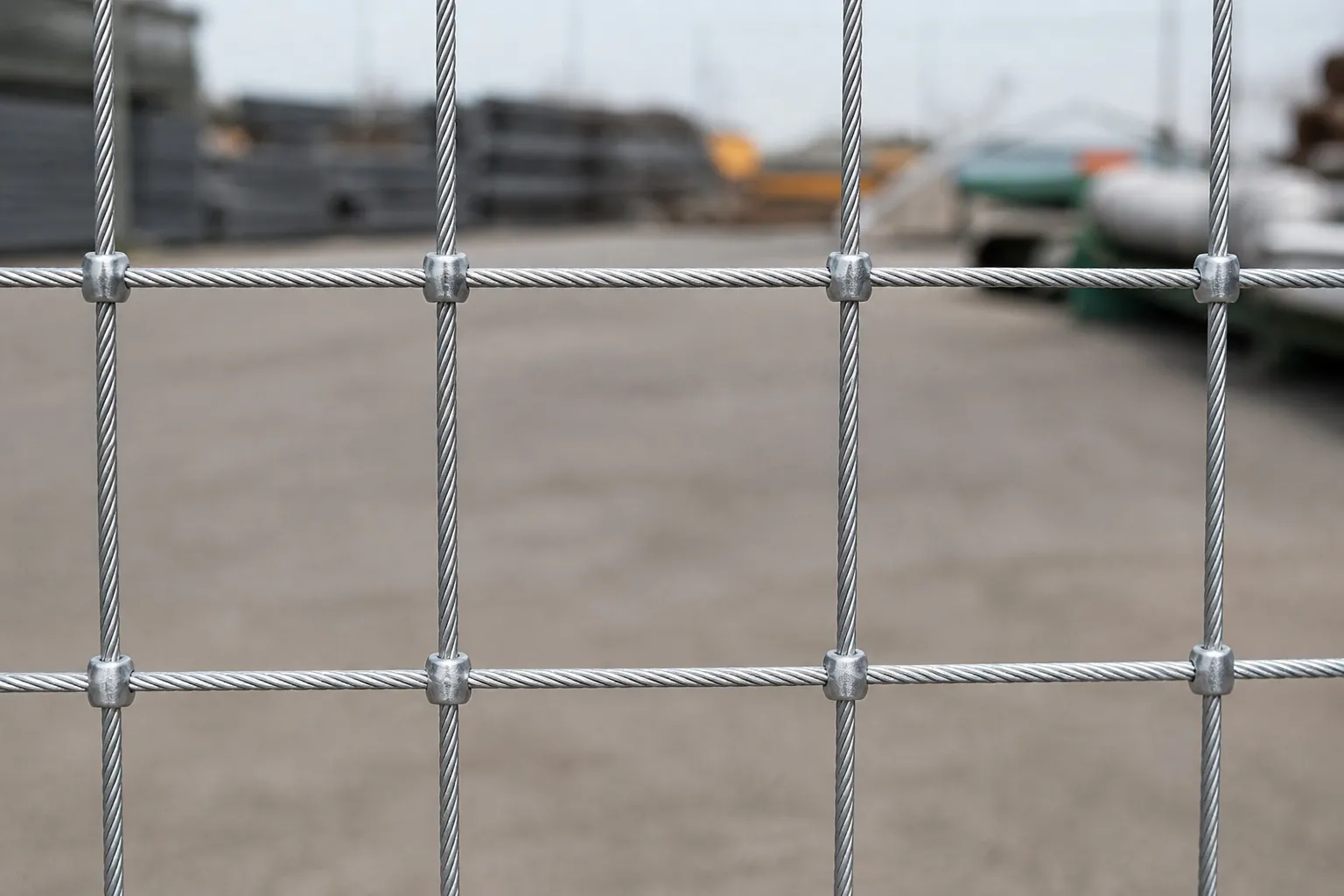

Сетка антидрон 500х500 в закупках обычно означает решётку с ячейкой 500×500 мм из стального каната диаметром 6 мм. То же изделие обозначают С-6, «с6 500х500», «500х500х6». Рядом в спецификациях встречается ячейка 250×250 мм из того же каната. Это не полиамидное полотно и не рабица: это тросовая сетка — силовой слой защитной ограждающей конструкции. Масса квадратного метра и разрывные нагрузки в коммерческий текст не выносятся: их смотрим в паспорте производителя конкретной партии. Бренд завода не называем.

В СП 542.1325800.2024 такая решётка относится к ограждениям из стальных тросов (п. 6.1.2) и одновременно может нести улавливающую сетку (УСК, п. 3.1.5). Канаты принимают по ГОСТ 2172, 3062–3071 и смежным. Полимерные полотна норма допускает отдельно, при подтверждении несущей способности (п. 6.2.1). Поставить только клетку 500×500 и считать объект закрытым нельзя: ЗОК — система из сеток, опор, растяжек, фундаментов и, на тяжёлых уровнях, противоосколочных элементов (п. 6.1).

Крупная ячейка и таблица 6.2

Логика крупной клетки — против лёгких и средних аппаратов, которые таблица 6.2 относит к 3-му и 2-му уровням защиты. Четвёртый уровень учитывает малый БПЛА, первый добавляет средний аппарат с поражением осколками. Конкретные килограммы и скорости в текст не ставим: они в Рекомендациях Минстроя 2024, таблица 5.1, и идут в расчёт, а не в КП. Ячейка 500 мм оставляет окно, через которое проходит компактный FPV. Поэтому ответ на вопрос «остановит ли клетка 500 мм FPV» — нет, если нет второго слоя.

Ячейка 250×250 сужает окно, но не превращает канатную решётку в мелкое полотно. Оба размера остаются силовым слоем. Кто назначает уровень — эксплуатирующая организация или заказчик в задании. Мы не подставляем «привычные 500×500», чтобы упростить смету. Если в ТЗ стоит «сетка по типу антидрон 500 500» без модели угроз, на обследовании показываем, какие аппараты клетка пропускает, и фиксируем это в письме заказчику.

Два слоя: канат плюс полиамид

Рабочая схема на промплощадке — тросовая сетка 500×500 или 250×250 как силовой слой и полиамидное полотно с ячейкой 40×40 или 118×118 мм как улавливающий. Канат держит удар и пролёт, нить закрывает мелкий аппарат, в том числе на оптоволокне, который не глушится. Полотно берём с нераспускающимся узлом и, у топлива, с антипиреном и антистатиком. Характеристики нити и патент — на странице полиамидная сетка, виды полотен — в обзоре виды антидроновых сеток.

Комбинация нужна над резервуарами, над кровлей цеха и над открытой установкой, где одновременно есть крупный носитель и FPV. Над ОРУ иногда оставляют только канатную клетку, если полотно мешает обслуживанию и изоляционным расстояниям — это решение проекта, не «экономия на втором слое». Против FPV отдельно — раздел защита от FPV-дронов. Пассивный контур не заменяет средства радиоэлектронной борьбы и не претендует на перехват.

Узлы, монтаж и когда 500×500 не подходит

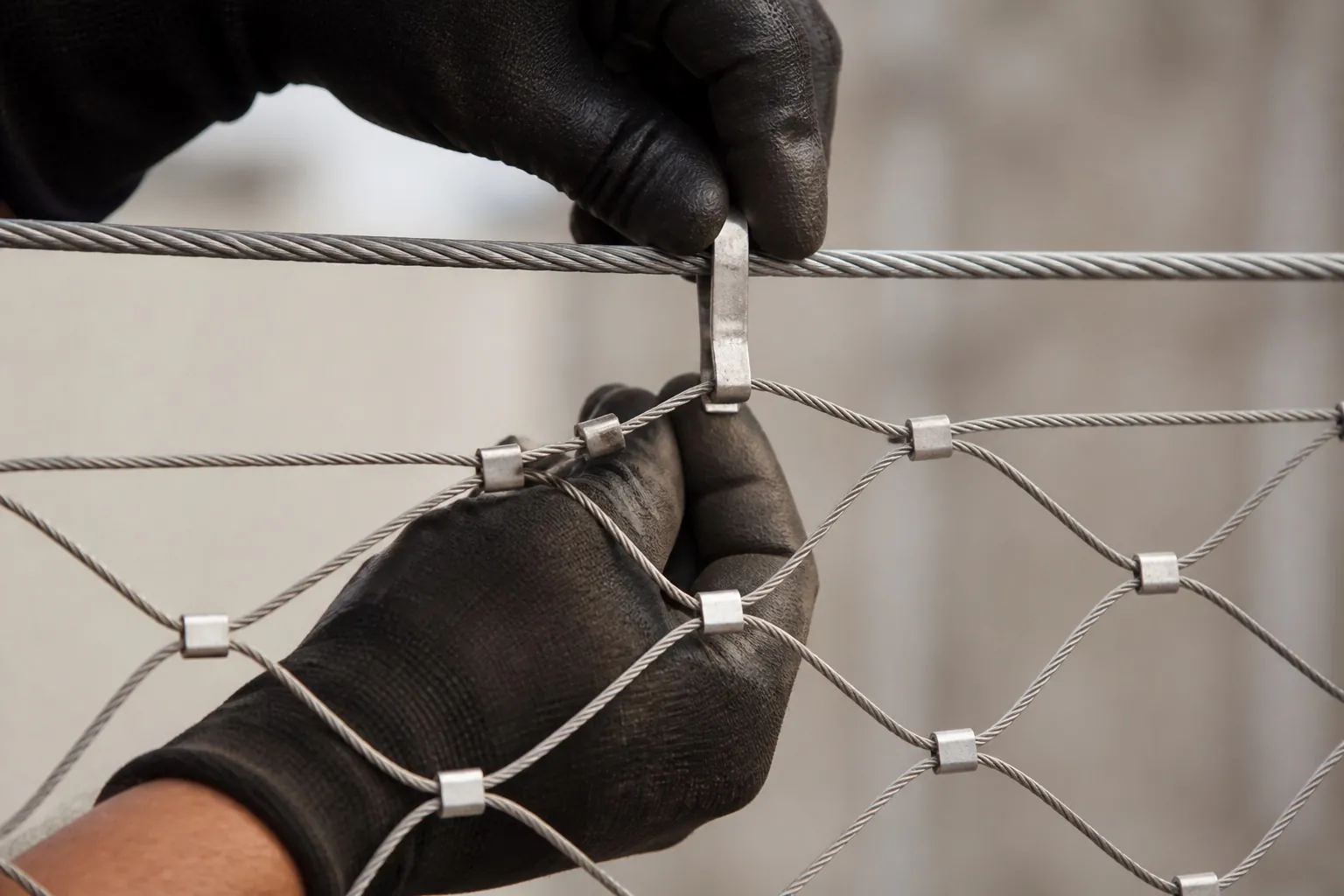

Узлы силового слоя — зажимы канатов, крестовые соединения, натяжные устройства, демпферы (п. 6.1.8) и анкеровка на опоры. Шаг опор, диаметры остальных прядей обвязки и глубина фундаментов — только по проекту. Натяжение ведём с контролем усилий, работу на высоте — по наряду и ППР. Порядок выхода на площадку описан в разделе монтаж антидроновых сеток. Приёмка: карта натяжения, акты скрытых работ, исполнительная схема. После зимы — осмотр и подтяжка: гололёд держится на канате дольше, чем на полиамиде.

Клетка 500×500 не подходит, если в задании 4-й уровень и модель угроз строится вокруг малого аппарата; если объект — склад или админкорпус, где достаточно полиамида на лёгком каркасе; если ТЗ требует сплошного улавливания без второго слоя. Тогда предлагаем полотно, а канатную решётку оставляем только там, где пролёт и удар без неё не считаются. Язык всей системы — страница ЗОК, поставка полотна без монтажа — сетка от БПЛА. Купить только клетку можно: скажем, какой каркас и какая натяжка ей нужны, чтобы она работала как ЗОК, а не как рулон на складе.

Поставка, документы и цена

На клетку заказчик получает ТУ производителя и паспорт качества партии, на канат — документы по ГОСТ. Отдельного ГОСТа «антидроновая сетка» нет. На смонтированный контур — проект и акты испытаний по программе, согласованной с заказчиком. Для закупки полотна действует ОКПД2 13.94.12.110 «Сети (кроме рыболовных) и сетки плетёные из бечёвок, каната или верёвок» и позиция КТРУ; национальный режим по постановлению № 1875 заказчик проверяет на дату закупки. Монтаж и проект закупаются как работы — код выбирает заказчик по предмету.

Ориентир защиты под ключ — от 6 500 ₽ за м² смонтированной сетки; цена конкретного полотна 500×500 зависит от диаметра каната и объёма партии. Ориентир инженер даёт за 1 час по трём данным: какая ячейка стоит в ТЗ, площадь контура, город. Фиксированная смета — после обмера. На стоимость влияют высота, тип каркаса, уровень защиты, грунты и логистика. ООО «Строй-Альянс», Москва, СРО с допуском до 3 млрд ₽, 12 лет монтажа, 44-ФЗ и 223-ФЗ, выезд по России. Для КИИ и ТЭК к СП 542 добавляются указ № 604, а для топливно-энергетических объектов — 256-ФЗ и ПП № 458. Флагманская услуга — антидроновые сетки под ключ.
