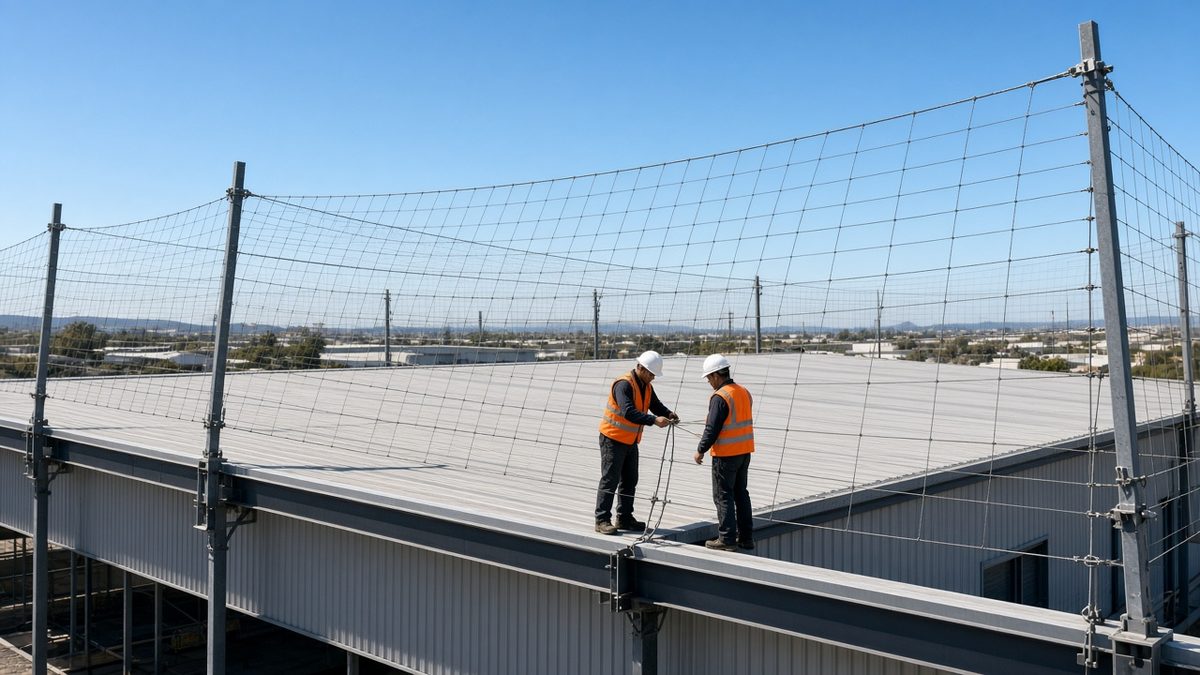

Как ставят тросовые системы защиты от БПЛА
Систему собирают в одном порядке: обмер пролёта, проект опор, фундаменты и мачты, натяжение канатов, демпферы, улавливающее полотно и приёмка узлов. Уровень защиты по СП 542.1325800.2024 назначает заказчик в задании. Подрядчик уровень за площадку не выбирает.

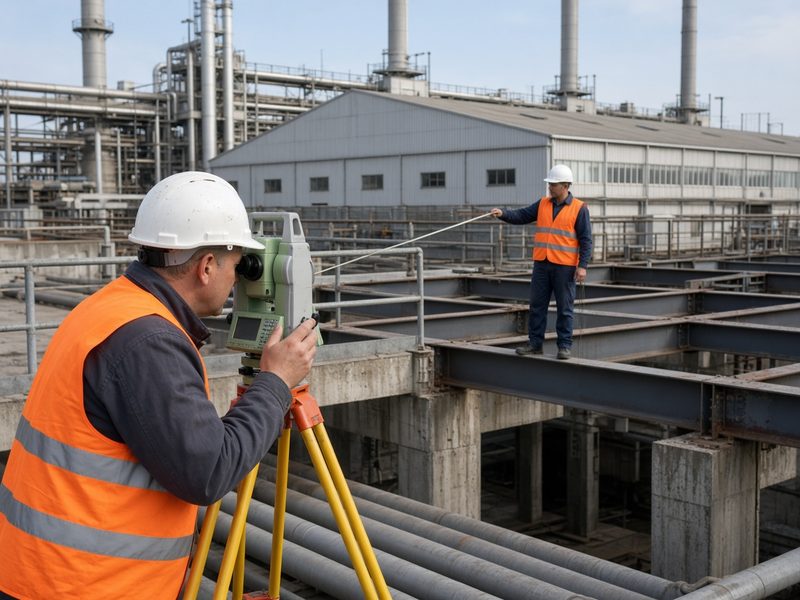

1. Обмер пролёта и щели между канатами
Обмер отвечает, какой аппарат должен остановиться до кровли, резервуара или установки и какой пролёт для этого нужен. Геодезист фиксирует длину, высоту и то, что перекрывать нельзя: кран, дыхательный клапан, проезд автоцистерны, ошиновку. Эти размеры потом держат и фундамент, и карту натяжения.
Решение ломается на ячейке. Канатная клетка около 500×500 мм из каната диаметром 6 мм держит пролёт и принимает удар более крупного аппарата, а малый аппарат проходит между прядями. На обходе эту щель показывают линейкой, а не средней цифрой с чужого объекта. Если в задании написано только слово «трос» и модели угроз нет, в проект закладывают второй, мелкий слой либо прямо пишут, что мелкую цель одна клетка не закрывает.
2. Проект: свои опоры или крепление к зданию
Проект назначает, куда уходит удар: в собственные фундаменты или в конструкции здания. Пункт 3.1.6 свода называет защитную тросовую конструкцию пространственной системой из стальных тросов и канатов. Пункт 6.1.2 ставит ограждения из стальных тросов в состав защитных ограждающих конструкций отдельно от сеток. Таблица 6.1 относит такие ограждения, опоры и растяжки ко всем четырём уровням. Нумерация обратная: первый уровень — самый тяжёлый сценарий, четвёртый — малый аппарат по таблице 6.2.
На тонкостенном резервуаре и над трансформатором зависимая схема по пункту 6.3.2 отдаёт удар и ветер в стенку агрегата. Там нужна независимая опора по пункту 6.3.1: нагрузка уходит в фундамент и минует аппарат. На здании пункта управления зависимую схему рассматривают только после обследования несущих конструкций. Диаметр каната, шаг мачт и глубину фундамента задаёт расчёт по СП 20.13330 и СП 16.13330, а не средний шаг с соседней базы. Канатное ограждение как элемент разобрано на странице тросовой защиты.

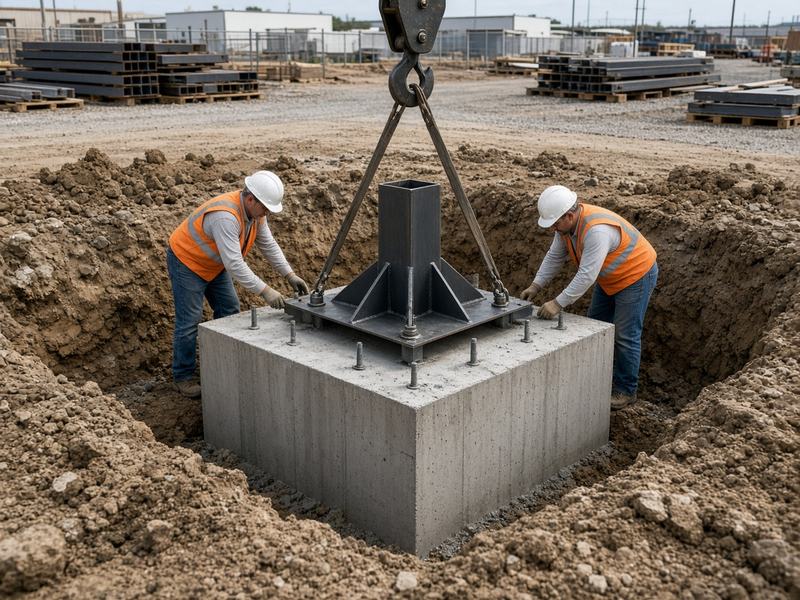

3. Фундаменты и постановка мачт
Мачту ставят на фундамент, посчитанный на ветер, снег, гололёд и удар. Опоры и растяжки таблица 6.1 требует на всех четырёх уровнях. На длинном пролёте гололёд и ветер опрокидывают стойку, если основание не связано с картой нагрузок района строительства.
В розничном прайсе от 19 июля 2026 года бетонный блок 600×600×600 мм стоит 4 575 ₽ за штуку, а устройство фундаментов — 12 000 ₽ за кубический метр. Это цены отдельного изделия и отдельной работы. В ставку под ключ их второй раз не прибавляют. На площадке с действующим производством сварку выносят за режимную зону: на объект приезжают готовые узлы, стойку собирают на болтах.

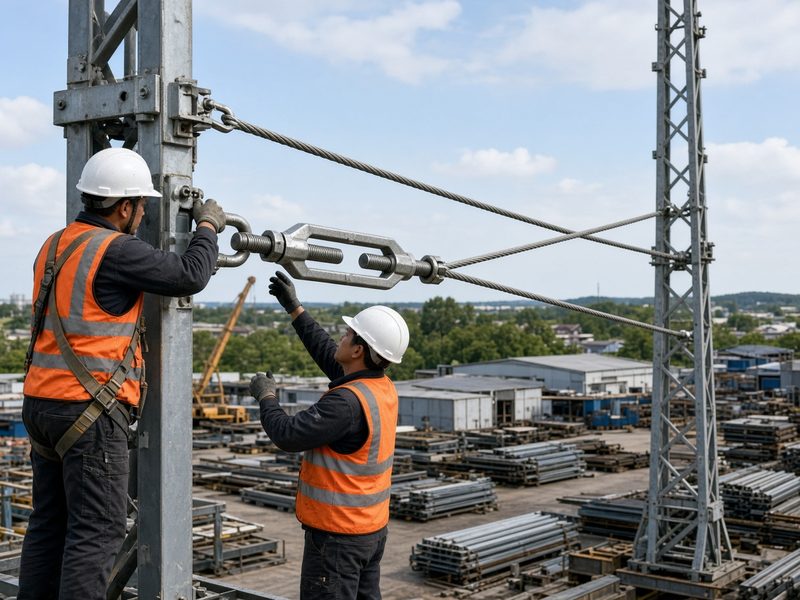

4. Раскладка канатов и натяжение
Канаты раскладывают по карте проекта и натягивают с контролем усилия. Канат берут оцинкованный, по документам пункта 6.2.1: на площадке это ГОСТ 2172 и ГОСТ 3062–3071. Узел на конце — талреп, зажим и коуш, подобранные на нагрузку своего каната. С 26 сентября 2026 года свод отдельно называет несущий тросовый каркас, на котором висит полотно: это не та же линия, что канатная решётка, которая ловит аппарат сама.
Зимой длина пряди меняется, и летнее натяжение уже не совпадает с моделью. Если талреп затянули иначе, чем в расчёте, это другая конструкция: удар садится в одну мачту. После зимы пряди осматривают и подтягивают по той же карте. Во влажной и химической среде класс цинкования и срок замены секции пишут в проекте отдельно.

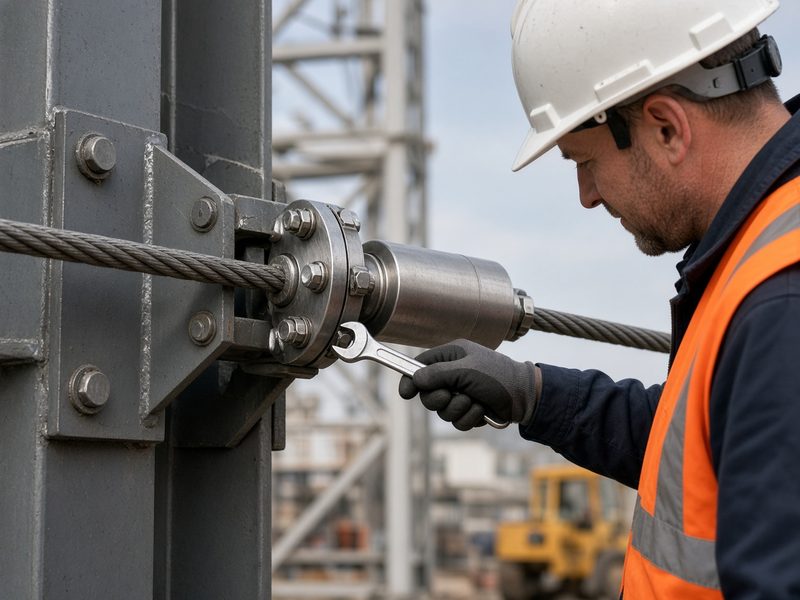

5. Демпферы на конце каната
Демпфер забирает пик удара, чтобы анкер и мачта получили уже погашенное усилие. Пункт 6.1.8 относит тормоза и демпферы к энергопоглощающим устройствам. Без них канат работает как жёсткая тяга: аппарат останавливается, а скачок усилия уходит в фундамент.
В прайсе от 19 июля 2026 года тросовый демпфер стоит 21 960 ₽ за штуку, а установка и регулировка — 6 500 ₽ за штуку. Число устройств задаёт проект по модели угроз, а не одно изделие на весь пролёт. Массу и скорость аппарата в открытый текст не выносят: их берут из задания на проектирование.

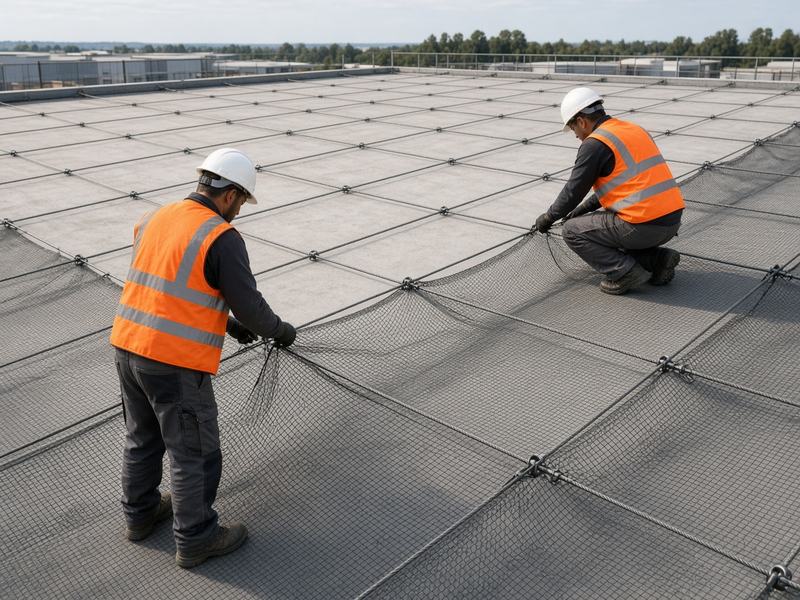

6. Улавливающее полотно поверх силовой клетки
Полотном закрывают щель канатной клетки. Канат принимает удар и держит пролёт, мелкая ячейка ловит малый аппарат. На площадке порядок один: сначала опоры и канаты, потом полотно. Если полотно натянуть раньше канатов, на второй сезон его приходится перетягивать.
На взрывопожароопасной площадке полотно берут негорючим: сталь двойного кручения или полиамид с антипиреном, когда задание требует негорючесть. Узлы у топлива собирают без сварки. Ячейка около 40×40 мм из нити около 4 мм — частый улавливающий слой. Силовой слой 500×500 разобран на странице сетки 500×500. Полотно, в которое канат уже вплетён, остаётся полотном, а не каркасом: это сетка со вплетённым канатом.
| Слой | Что принимает | Чего один этот слой не закрывает |
|---|---|---|
| Канатная клетка около 500×500 мм | Пролёт и удар более крупного аппарата | Малый аппарат между прядями |
| Полотно с ячейкой около 40×40 мм | Малый аппарат | Длинный пролёт без несущих канатов |
| Оба слоя на своих опорах | Удар и мелкий аппарат | Ударную волну и осколки тяжёлого уровня: для них в своде есть маты и стенки |

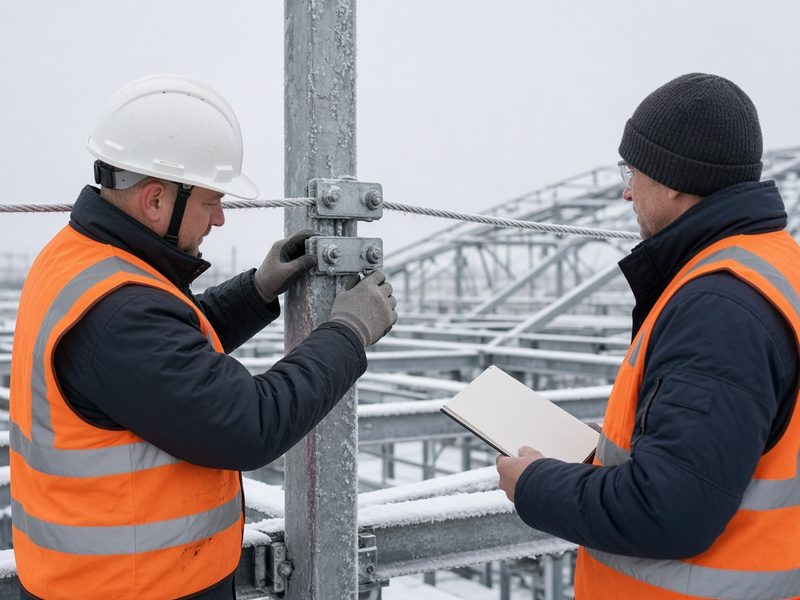

7. Приёмка узлов и осмотр после зимы
Приёмка сверяет усилие в канате, затяжку зажимов и то, что полотно не лежит на дыхательном клапане, кране и ошиновке. Заказчик получает проект, паспорта на канат и полотно, акты и исполнительную схему. Программу испытаний согласуют до монтажа, а не после того, как контур уже висит.
Слабое место — обжим. Оцинковка пряди не закрывает место зажима сама собой: покрытие и затяжку там смотрят отдельно. Гололёд и температурный ход за зиму меняют провис, поэтому весенний осмотр пишут в регламент проекта. Срок осмотров задают задание и паспорт каната, а не средняя цифра по рынку. Как натягивают и сдают полотно, описано на странице монтажа антидроновых сеток.
Сколько стоит тросовая система в 2026 году
В 2026 году комплект под ключ стоит 13 625 ₽ за м² смонтированной сетки с НДС. В ставку входят обследование, проект по своду, опоры, канаты, натяжение, демпферы, улавливающее полотно и монтаж. Вилка большинства расчётов на странице защитных ограждающих конструкций — 6 500–16 000 ₽/м². Середина вилки (6 500 + 16 000) / 2 = 11 250. Верх середины (11 250 + 16 000) / 2 = 13 625. Пол «от 7 000 ₽ за м² зоны» у подрядчика из Томска — нижняя полка, в пример её не ставим. На небольших разрозненных сооружениях та же страница ЗОК называет потолок до 25 000 ₽/м²: калькулятор ниже эту надбавку не считает.
| Что входит | Цена клиенту | Откуда цифра и дата |
|---|---|---|
| Тросовая система под ключ: проект, опоры, канаты, демпферы, полотно, монтаж | 13 625 ₽ за м² смонтированной сетки | Верх середины вилки 6 500–16 000 ₽/м², страница ЗОК, 19.10.2026 |
| Пролёт 40×30 м, один слой, 1 200 м² | 16 350 000 ₽ за пролёт | 1 200 × 13 625. Тот же пример, что в калькуляторе |
| Поставка тросовой сетки 500×500, только материал | 648 ₽/м² | Каталог Хопер Сталь, ЗТС-6 «Барьер», страница открыта 19.10.2026 |
| Канат оцинкованный диаметром 8 мм, только поставка | 88 ₽ за метр | Прайс ЗАСЛОН v2.0 от 19.07.2026, строка ЗС-ТР-08Ц |
| Демпфер тросовый, изделие | 21 960 ₽ за штуку | Тот же прайс, строка ЗС-ДМ-01 |
| Монтаж полотна на уже стоящие опоры, от 500 м² | 450 ₽/м² | Тот же прайс, строка ЗС-У-МН01. Это не цена под ключ |
| Устройство фундаментов | 12 000 ₽ за м³ | Тот же прайс, строка ЗС-У-ФР01 |
Строку поставки каната, демпфера или монтажа на готовые опоры к 13 625 ₽ не прибавляют: это другие комплекты. Ставка под ключ уже считает собранный контур. Ориентир по своему объекту считает калькулятор ЗОК, фиксированную смету дают после обмера и назначения уровня.
Расчёт пролёта 1 200 м²
Пролёт над открытой установкой: длина 40 м, ширина накрытия 30 м. Площадь одного слоя — 40 × 30 = 1 200 м². Ставка — 13 625 ₽ за м². Итог — 1 200 × 13 625 = 16 350 000 ₽ с НДС. В сумму входят проект, опоры, канаты, натяжение, демпферы, улавливающее полотно и монтаж.
Если задание требует второй слой, в калькулятор вводят уже суммарную площадь сетки. На этом пролёте два слоя — это 2 400 м² и 32 700 000 ₽. Калькулятор площадь второй раз не удваивает. Он повторяет ту же арифметику и не заменяет смету по проекту.
Что берёт Строй Альянс
Строй Альянс берёт обследование, проект, поставку и монтаж тросовой системы как часть защитных ограждающих конструкций. Уровень защиты остаётся за заказчиком: мы считаем контур под уже назначенный уровень. Если систему ставят вместе со стройкой корпуса, опоры входят в генподряд.
На промышленной площадке Танеко в Нижнекамске компания выступает генподрядчиком защитных конструкций. Канатная клетка сама по себе не гасит ударную волну и осколки тяжёлого уровня: для этого в своде предусмотрены маты, тюфяки и стенки. Радиоэлектронные средства в этот договор не входят. Фиксированную смету даём после обмера.
Допуск СРО, рег. № С-306-7704529749, третий уровень: договоры подряда до 3 млрд ₽. Работаем по 44-ФЗ, 223-ФЗ и с коммерческими заказчиками, безналичный расчёт с НДС. Офис: Московская область, г. Красногорск, Ильинское шоссе, д. 1А, БЦ «Красногорск Плаза». Телефон +7 (929) 529-65-77, почта com@stroyalliance.com. Предварительный расчёт — за 1 час после заявки.
Вопросы
Что такое тросовые системы защиты от БПЛА?
Это пространственная конструкция из стальных канатов, опор, натяжителей и демпферов, которая принимает удар аппарата до объекта. Полотно к ней не прилагается само собой: его добавляют, когда ячейка канатов пропускает малый аппарат. В 2026 году комплект под ключ стоит 13 625 ₽ за м² смонтированной сетки.
Чем тросовая система отличается от сетки?
Канатная клетка держит пролёт и удар более крупного аппарата, а сетка с мелкой ячейкой ловит малый аппарат. Часто их ставят вместе, а не вместо друг друга. Одна поставка полотна 500×500 стоит 648 ₽/м² и системой под ключ не является.
Какой канат ставят на объект?
Канат берут оцинкованный, по проекту и по ГОСТ 2172 и ГОСТ 3062–3071. В розничном прайсе от 19 июля 2026 года канат диаметром 8 мм стоит 88 ₽ за метр, диаметром 12 мм — 238 ₽ за метр. Диаметр назначает расчёт, а не прайс.
Какая ячейка нужна?
Ячейку задаёт проект по уровню защиты и по таблице 6.2. Клетка около 500×500 мм без второго слоя малый аппарат не держит. Улавливающий слой часто берут с ячейкой около 40×40 мм.
Сколько стоит система под ключ?
В 2026 году ставка — 13 625 ₽ за м² смонтированной сетки с НДС. Пролёт 1 200 м² в один слой стоит 16 350 000 ₽. На небольших разрозненных сооружениях страница ЗОК называет потолок до 25 000 ₽/м².
Можно ли крепить тросы к стенке резервуара?
На тонкостенном резервуаре зависимая схема отдаёт удар и ветер в стенку. Нужна независимая опора на своём фундаменте и демпферы. Крепление к зданию рассматривают только после обследования несущих конструкций.
Удержит ли система аппарат самолётного типа?
Это вопрос уровня защиты и расчёта, а не марки каната. Таблица 6.2 относит типы аппаратов к уровням 1–4, и уровень назначает заказчик. Канатная клетка без матов и стенок ударную волну и осколки тяжёлого уровня не гасит.
Нужен ли рядом радиоэлектронный комплекс?
Тросовая система — физический рубеж: она работает и там, где глушение бесполезно, в том числе против аппарата на оптоволокне. Радиоэлектронные средства в договор на конструкцию не входят. Их считают отдельным комплектом, если модель угроз этого требует.
