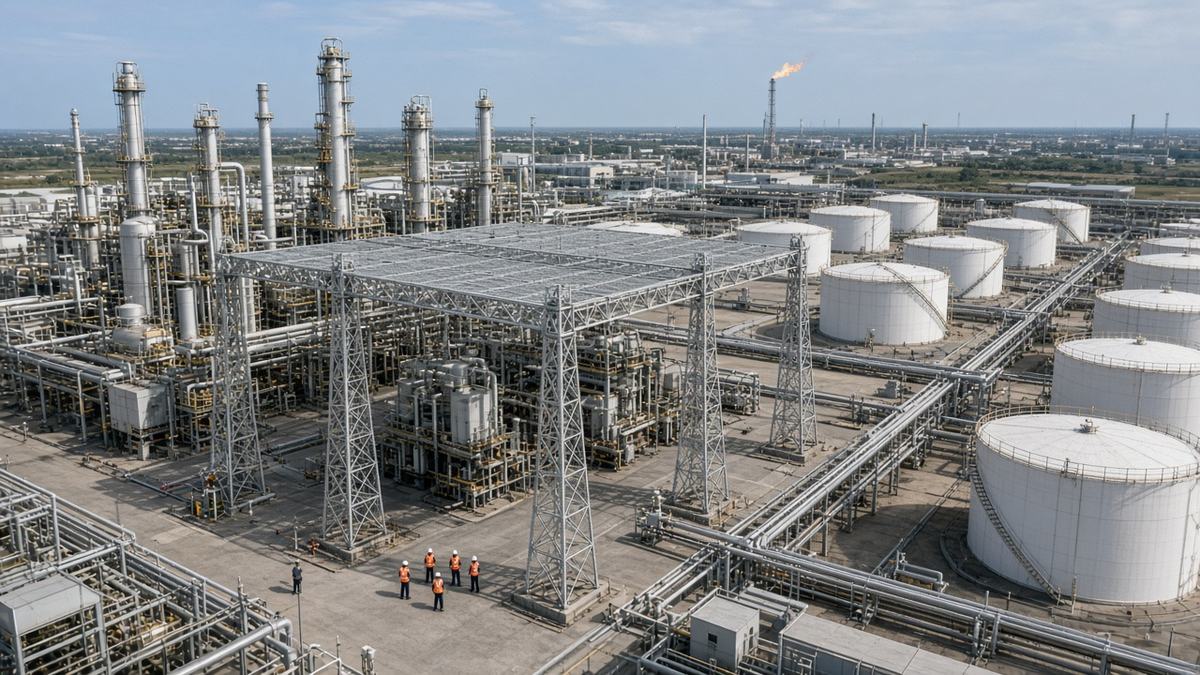

Как закрывают нефтеперерабатывающий завод
Завод закрывают очередью узлов: сначала печи и колонны, товарный парк, налив и питание приборов, потом остальные блоки. Сплошной тент над всей промплощадкой за один сезон не собирают. Пилот — одна установка или одна группа резервуаров. После приёмки те же узлы повторяют на соседних блоках.
Пассивная конструкция встречает аппарат до колонны, печи или кровли резервуара и работает без оператора, в том числе когда аппарат идёт по оптоволокну. Радиоподавление остаётся у уполномоченной охраны и в этот договор не входит. Короткий разбор сеток на установках лежит на странице защиты НПЗ, парк ёмкостей — на странице резервуаров.

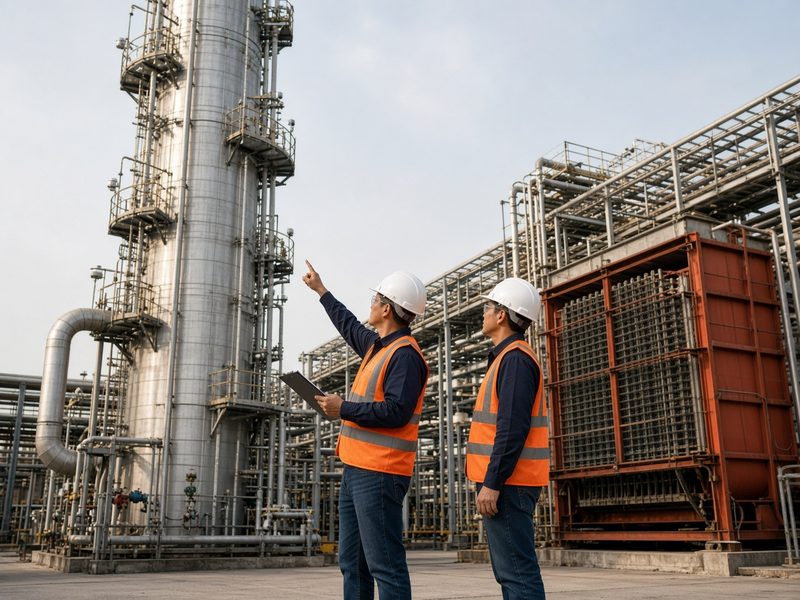

1. Перечень узлов и задание с уровнем
Задание начинается с перечня жизненно важных агрегатов: это узлы, выход которых останавливает переработку. Уровень защиты по таблице 6.2 СП 542.1325800.2024 пишет эксплуатирующая организация или заказчик в задании. Подрядчик уровень за завод не назначает. Четвёртый уровень закрывает малый аппарат, третий добавляет лёгкий, второй — средний, первый — средний с поражением осколками. На первом уровне к сетке добавляют тюфяки, маты и противоосколочные стенки.
Факельный ствол и дымовую трубу в перечень закрываемых узлов не ставят. Полотно над факелом перекрывает рассеивание и путь аварийной службы. Закрывают подход к обвязке и соседним аппаратам, а ствол оставляют открытым. Эту границу в задание вносит служба промышленной безопасности, иначе первый же чертёж спорит с регламентом факельного хозяйства.

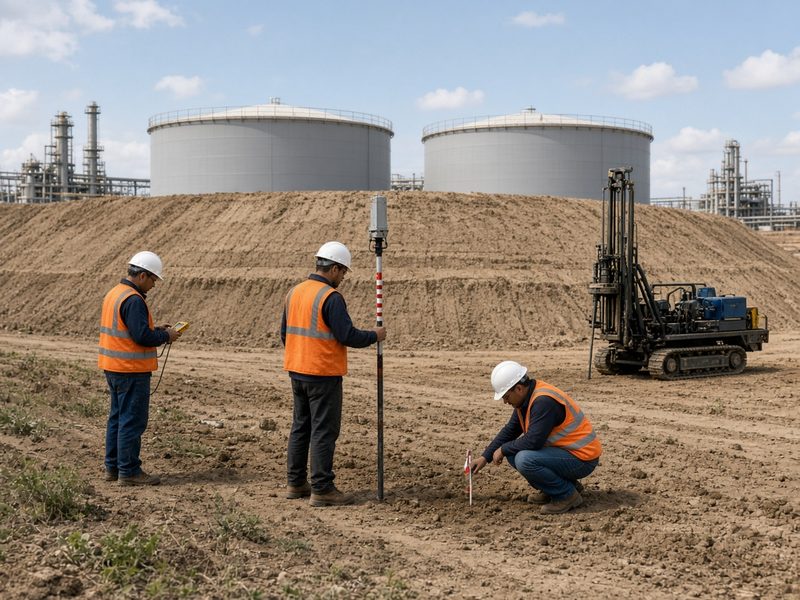

2. Обследование зон, грунтов и несущих
Обследование нужно там, где каркас может опереться на завод. Независимая опорная конструкция по пункту 6.3.1 СП 542 отдаёт удар и ветер в свои фундаменты и не грузит колонну и стенку резервуара. Зависимую схему по пункту 6.3.2 на переработке оставляют для зданий центрального пункта управления и закрытого распределительного устройства, и только после обследования этих несущих.
Мачту ставят за обвалованием, а не в стенку резервуара. Грунт под фундамент смотрят изысканиями: на обводнённой площадке мелкая стойка выворачивается ветром на отметке колонны раньше, чем до неё доходит аппарат. Если в задании зависимый каркас, а обследования нет, металл на установку не заказывают.

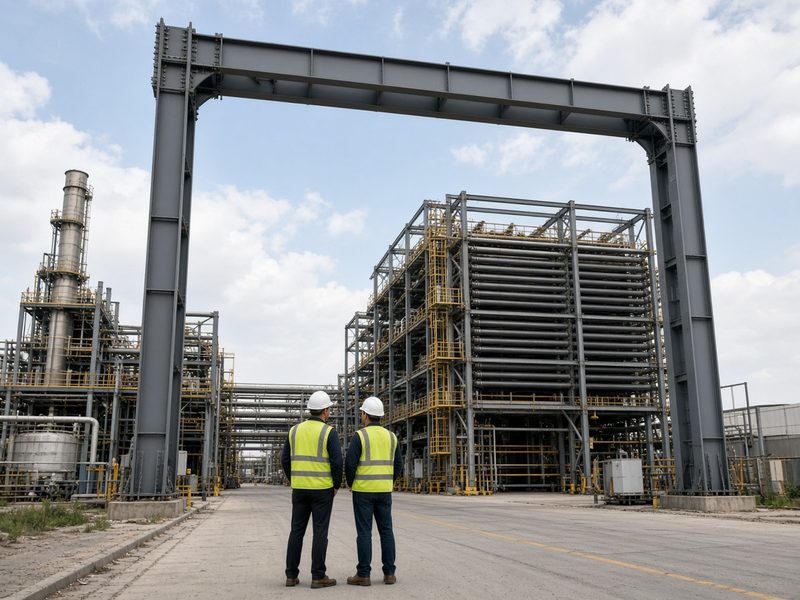

3. Проект: высота, факел и пожарный проезд
Проект считает каркас на пролёт и на ветер на высоте колонны, а не на среднюю высоту завода. Снег, гололёд и ветер берут по СП 20.13330. Минимальный зазор от сетки до аппарата считают с учётом прогиба: полотно вплотную к печи не работает, потому что при ударе сетка проседает и этот ход должен закончиться до металла аппарата.
Пожарная техника должна проезжать. Пункт 4.5 СП 542 требует, чтобы конструкция не мешала пожарной технике и системам пожаротушения. Эстакаду налива закрывают экраном и козырьком, а не глухим куполом: автоцистерне нужен коридор. Над товарным парком ставят купол или общий натяжной контур на независимых опорах. Молниезащиту контура закладывают по пункту 9.6 того же свода.

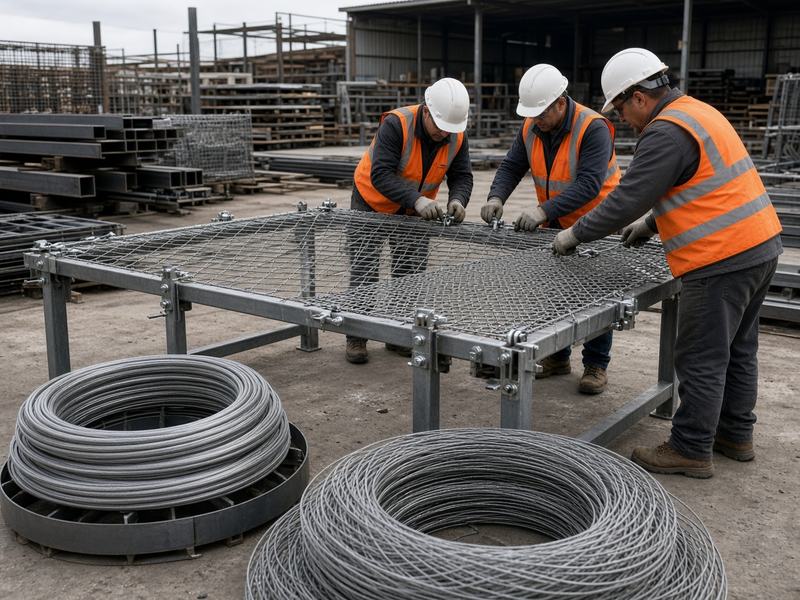

4. Полотно и каркас под взрывоопасную зону
Во взрывоопасной зоне берут полотно с антипиреном и антистатиком, узлы собирают механически, огневые работы выносят за пределы зоны. С 26 сентября 2026 года пункты 9.2.2 и 9.2.3 СП 542 исключены: полимер, композит и текстиль допускают по пункту 6.2.1, если по ГОСТ Р 56027 материал не отнесён к горючим легковозгораемым. Класс материала в наряд всё равно пишет служба завода.
Обозначение «С-6» — это стальной канат диаметром 6 мм, а не марка полотна. Ячейка 40×40 мм из нити 4 мм держит малый аппарат: по паспорту такого полотна прочность до 50 кН/м, масса около 150 г/м². Тросовая ячейка 500×500 без второго мелкого слоя мелкий аппарат пропускает. На больших пролётах между установками оба слоя работают вместе. Канаты берут по ГОСТ 2172 и ГОСТ 3062–3071, узлы — заводские зажимы и натяжители.

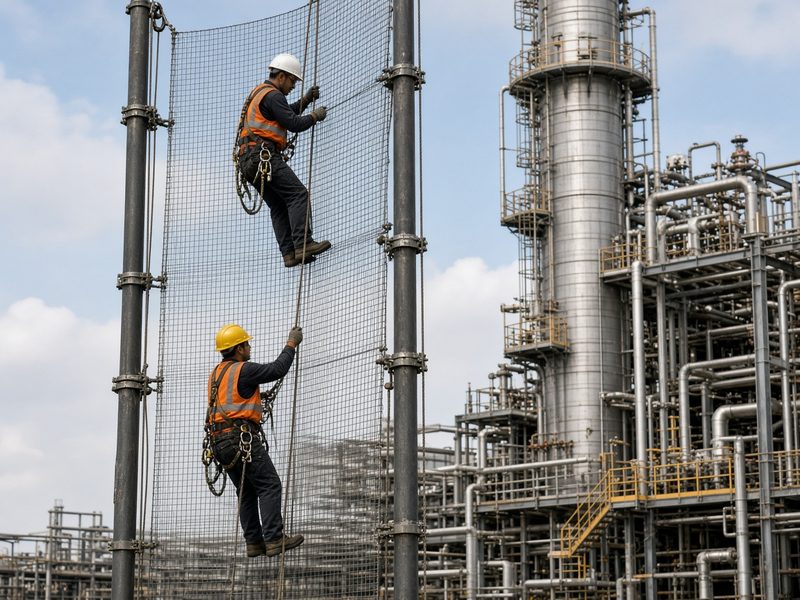

5. Монтаж секторами без остановки установки
Монтаж идёт по наряду-допуску, секторами, с противоположной стороны действующего блока. Установку не останавливают, если служба промышленной безопасности дала окна и границы. Бригада высотников работает по проекту производства работ. Демпферы ставят и на портал над колоннами, и на купол над парком: свод требует учитывать динамику удара, а массы аппаратов в открытый текст не выносят.
Если сектор перекрывает кран обслуживания печи, первый же подъём срывает полотно. Габарит крана отмечают на плане до заказа мачт. Съёмные секции оставляют там, где арматуру обслуживают каждую смену: глухой контур над вентилем превращает регламент завода в работу с высоты.

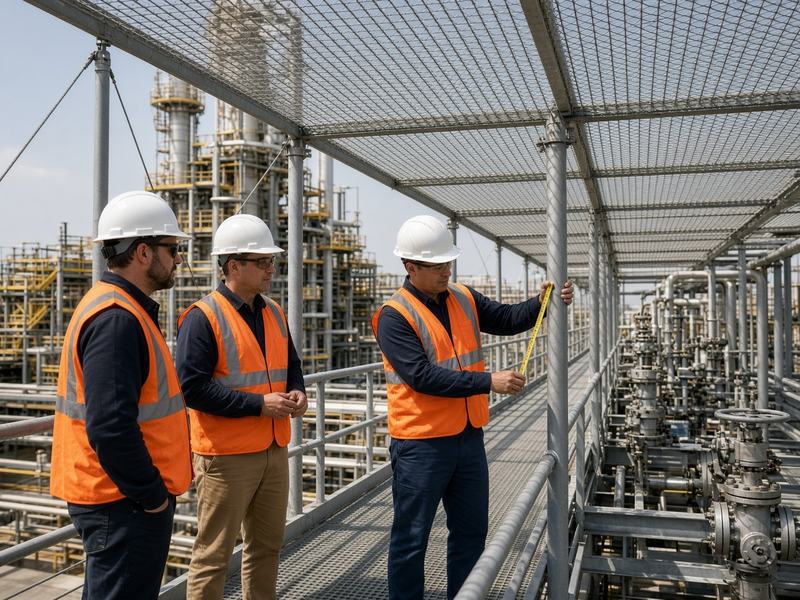

6. Приёмка, исполнительная и зимний журнал
Приёмочная комиссия — прораб, мастер, бригадир, разработчик конструкции и собственник. Выборочный обмер делают не менее чем по трём элементам. Исполнительную документацию передают застройщику до приёмки. Дальше завод приказом назначает ответственных и ведёт журнал состояния компонентов ежемесячно, как требует раздел 11 СП 542.
След нефтепродуктов на сетке — недопустимый дефект, такой элемент выводят из работы. То же делают при разрыве больше 10 ячеек на 1 м², отрыве сетки от окантовки больше 1 погонного метра и трещине в сварном шве опоры. После гололёда проверяют натяжение: ячейка, забитая льдом, перестаёт пропускать ветер, и мачта начинает работать как стойка глухого паруса.
Сколько стоит защита НПЗ от БПЛА в 2026 году
Контур под ключ на высоком узле завода в 2026 году стоит 16 000 ₽ за 1 м² смонтированной сетки с НДС. В эту ставку входят обследование, проект по СП 542, каркас, фундаменты, полотно, монтаж и сдача. Это верх большинства расчётов Строй Альянс за 2026 год: вилка большинства объектов — 6 500–16 000 ₽ за м² сетки. Высота колонн, независимые мачты и взрывоопасная зона сажают первый узел завода на верх вилки, а не на её низ.
| Что входит | Цена клиенту | Откуда цифра и дата |
|---|---|---|
| Контур под ключ на высоком узле: проект, каркас, полотно, монтаж, сдача | 16 000 ₽ за м² смонтированной сетки с НДС | Верх большинства расчётов 2026 года, страница защитных конструкций, сверено 19 октября 2026 |
| Большинство расчётов под ключ | 6 500–16 000 ₽ за м² сетки с НДС | Та же страница, 2026 год |
| Верх середины этой вилки | 13 625 ₽ за м² сетки с НДС | Середина 6 500 и 16 000 — это 11 250; середина между 11 250 и 16 000 — 13 625. Разбор вилки — в статье о цене антидроновой защиты |
| Мелкий разрозненный узел | до 25 000 ₽ за м² сетки с НДС | Страница защитных конструкций, 2026 год. Это другой тип сооружения, не колонна завода |
| Проект отдельно, без монтажа | от 370 ₽ за м² сетки | Страница защитных конструкций, 2026 год. В цене под ключ проект уже сидит |
| Склад ГСМ, 4-й уровень, чужой прайс под ключ | 6 200 ₽ за м² площади объекта | Карточка Мелдана, просмотрена 19 октября 2026. Это метр пятна, не метр полотна: проект 500 ₽ и монтаж 5 700 ₽. Для высокого узла завода эту ставку не подставляют |
Метр пятна склада и метр полотна на установке в одну цену не складывают. Полотно идёт по кровле аппаратов и вдоль каркаса с отступом, поэтому его больше, чем пятно оборудования. Розничная цена одного полотна без мачт и монтажа в эту таблицу не входит: она не отвечает на вопрос, сколько стоит закрытый узел.
Расчёт на одну установку
Пилот над одной установкой — 4 000 м² уже смонтированного полотна, с отступом и стенками каркаса. Это не пятно всей площадки завода. Ставка высокого узла — 16 000 ₽ за м². На этот объём выходит 64 000 000 ₽ с НДС: 4 000 × 16 000.
Та же площадь по верху середины вилки, 13 625 ₽, даёт 54 500 000 ₽. По нижней границе вилки, 6 500 ₽, выходит 26 000 000 ₽: это ставка низкого большого контура, не колонны. Мелкий разрозненный узел по 25 000 ₽ на те же 4 000 м² стоил бы 100 000 000 ₽, и это уже другой тип сооружения. Чужой прайс 6 200 ₽ за метр пятна склада ГСМ 4-го уровня на 2 000 м² пятна даёт 12 400 000 ₽ и описывает склад, а не установку переработки.
Калькулятор повторяет ту же арифметику и не заменяет смету по проекту.
Что берёт Строй Альянс
Мы проектируем и монтируем защитные конструкции своими бригадами, в том числе монтажниками-высотниками. Договор — подряд. Если завод отдаёт стройку одному генеральному подряду, входим в его график как субподряд и работаем по наряду службы промышленной безопасности. На площадке Танеко в Нижнекамске мы генподрядчик защитных конструкций. Каркас и полотно считаем по СП 542, отраслевую рамку объектов топливно-энергетического комплекса держим на странице объектов ТЭК.
Радиоподавление, охрану и оружие не продаём. Факельный ствол и дымовую трубу контуром не накрываем. Сетку не обещаем как остановку любого аппарата: она закрывает сценарии того уровня, который записан в задании. Гарантия по договору — 5 лет на конструкции и 12 месяцев на монтажные работы. Фиксированную смету даём после обмера, ориентир по узлу — за 1 час после заявки.
Допуск СРО, рег. № С-306-7704529749, третий уровень: договоры подряда до 3 млрд ₽. Работаем по 44-ФЗ, 223-ФЗ и с коммерческими заказчиками, безналичный расчёт с НДС. Офис: Московская область, г. Красногорск, Ильинское шоссе, д. 1А, БЦ «Красногорск Плаза». Телефон +7 (929) 529-65-77, почта com@stroyalliance.com. Предварительный расчёт — за 1 час после заявки.
Вопросы
Сколько стоит защита НПЗ от БПЛА на одну установку?
Пилот на 4 000 м² смонтированной сетки по ставке высокого узла 16 000 ₽ даёт 64 000 000 ₽ с НДС. Это полотно с отступом над одной установкой, а не вся промплощадка. Смету после обмера считают в калькуляторе конструкций.
Можно ли поставить контур, не останавливая установку?
Да, если служба промышленной безопасности даёт сектора и наряд. Каркас собирают с противоположной стороны действующего блока, огневых работ в зоне нет. Окна в графике завода пишет служба, бригада подстраивается под них.
Закрывают ли факел и дымовую трубу?
Ствол факела и дымовую трубу контуром не накрывают: нужен коридор рассеивания и доступ аварийных служб. Закрывают подходы к обвязке и соседним аппаратам. Границу пишет проект вместе со службой завода.
Кто назначает уровень защиты?
Уровень назначает эксплуатирующая организация или заказчик в задании на проектирование. Подрядчик его за завод не выбирает. По таблице 6.2 СП 542 четвёртый уровень закрывает малый аппарат, третий добавляет лёгкий, второй — средний, первый — средний с осколками.
Сетка или радиоподавление: что ставят на заводе?
На установке ставят пассивную конструкцию: она встречает аппарат без оператора и без радиоканала. Радиоподавление остаётся у уполномоченной охраны и в договор на сетку не входит. Общая картина пассивного контура — на странице защиты объектов от БПЛА.
Какое полотно берут во взрывоопасной зоне?
Берут полотно с антипиреном и антистатиком, узлы собирают механически. Класс материала в наряд пишет служба завода. Крупная тросовая ячейка без второго слоя с ячейкой 40×40 мм мелкий аппарат не держит, поэтому на пролёте между установками слои ставят вместе.
Как смотрят контур после зимы?
После гололёда проверяют натяжение, наледь на ячейке и проходы к арматуре. Завод ведёт журнал состояния ежемесячно. Элемент со следами нефтепродуктов, с разрывом больше 10 ячеек на 1 м² или с трещиной в шве опоры выводят из работы и меняют.
Что требует указ 604 от собственника завода?
Указ Президента от 24 августа 2026 года № 604 не назначает сетку и уровень. Он называет неэффективность мер против беспилотных воздушных судов одним из оснований для временного управления имуществом. Меру выбирает собственник, проект делают по СП 542. Текст указа и рамка для объектов топливно-энергетического комплекса — на странице указа 604.
Источники
- Минстрой России, карточка СП 542.1325800.2024: свод введён приказом от 25 декабря 2024 года № 910/пр и действует с 26 января 2025 года. Отсюда уровни, независимый каркас, зазор с учётом прогиба, пожарный проезд и журнал состояния.
- Указ Президента от 24 августа 2026 года № 604, опубликование 0001202608240009: объекты топливно-энергетического комплекса входят в перечень, указ конкретную сетку и уровень не назначает.
- Строй Альянс, защитные ограждающие конструкции, 19 октября 2026: вилка большинства расчётов 6 500–16 000 ₽ за м² сетки, мелкий узел до 25 000 ₽, проект отдельно от 370 ₽.
- Карточка склада ГСМ 4-го уровня, просмотрена 19 октября 2026: 6 200 ₽ за м² площади объекта, из них проект 500 ₽ и монтаж 5 700 ₽. Это метр пятна склада, не метр полотна на установке.
