Как на объекте читают защитные сооружения гражданской обороны СП 88.13330.2022

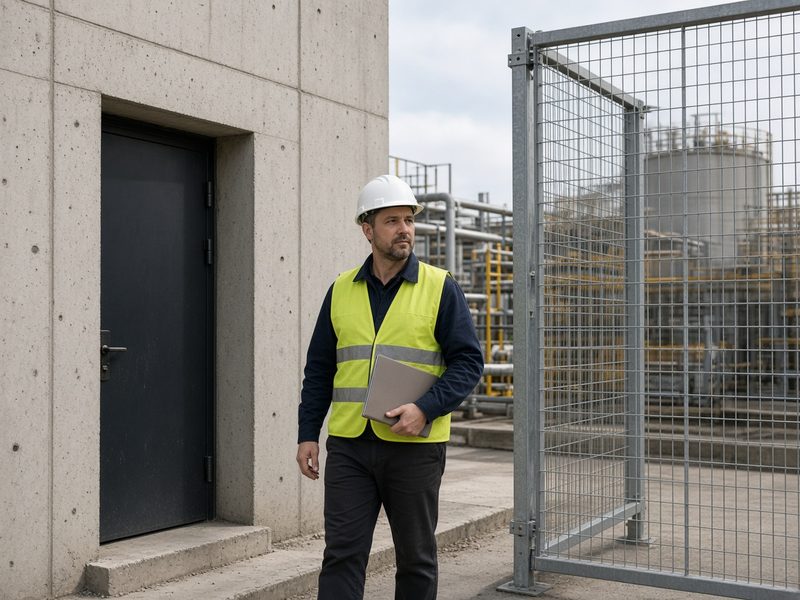

Защитное сооружение гражданской обороны держит людей внутри. Защитная ограждающая конструкция стоит снаружи и принимает удар на сетку, трос и опоры. Директор завода часто получает оба слова в одном письме и думает, что сетка закрывает обязанность по убежищу. На площадке это ломается в первый же обход: в убежище смотрят гермодверь и подпор воздуха, у сетки — зазор до стены и ячейку.
1. Развести, кого закрываем

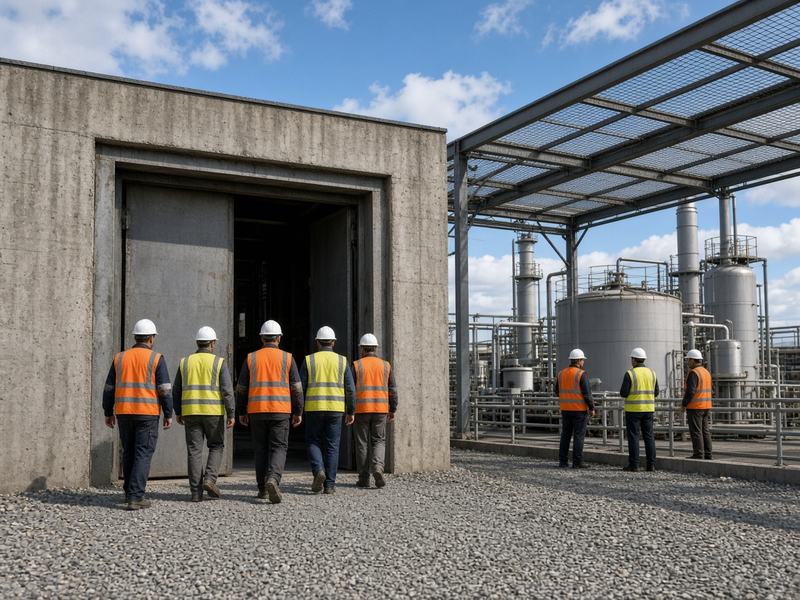

Сначала называют, кто должен остаться жив и что должно продолжить работать. Людей наибольшей работающей смены сажают в убежище, противорадиационное укрытие или укрытие гражданской обороны. Насос, трансформатор и резервуар закрывают защитной ограждающей конструкцией по СП 542: она снижает таранный удар беспилотного аппарата, воздушную ударную волну, кумулятивную струю и осколки.
Слово «укрытие» здесь путает сильнее всего. В своде 2022 года укрытие гражданской обороны защищает от фугасного и осколочного действия обычных средств поражения и от обломков верхних этажей. Укрытие от БПЛА на открытой площадке — это каркас с полотном над постом или узлом, а не герметичная комната с нарами. Если в письме стоит только «укрытие», на объекте спрашивают: люди внутри на нормативное время или аппараты снаружи.
2. Открыть свой свод
Свод про защитные сооружения гражданской обороны утверждён приказом Минстроя от 21 декабря 2022 года № 1101/пр и введён 22 января 2023 года. С этой даты СП 88.13330.2014 не применяют. Свод распространяется на новые сооружения, на обследование, капитальный ремонт и реконструкцию существующих, а также на приспособление заглублённых помещений. Метро он затрагивает только в части приспособления под защиту людей и расчёта нагрузок.
СП 542.1325800.2024 утверждён приказом Минстроя от 25 декабря 2024 года № 910/пр и действует с 26 января 2025 года. Он про ограждающую конструкцию вокруг здания и открытого оборудования. На наземные, надводные и подводные аппараты он не распространяется. Оба документа могут лежать в одном проекте завода, но каждый закрывает свой чертёж. Список, что вообще относят к нормам площадки, собран на странице норм и документов.
3. Записать давление или уровень в задании
Убежище считают на воздушную ударную волну. Для обычного убежища избыточное давление во фронте — 100 кПа, то есть 1 кгс/см². В границах проектной застройки атомной станции — 200 кПа. В метро глубокого заложения — 300 кПа, мелкого — 100 кПа. Степень ослабления проникающей радиации при 100 кПа равна 1000, при 200 кПа — 5000. Противорадиационное укрытие ослабляет внешнее облучение в 500 раз и держит волну до 20 кПа. Эти цифры стоят в разделе 4 свода, их не подменяет ячейка сетки.

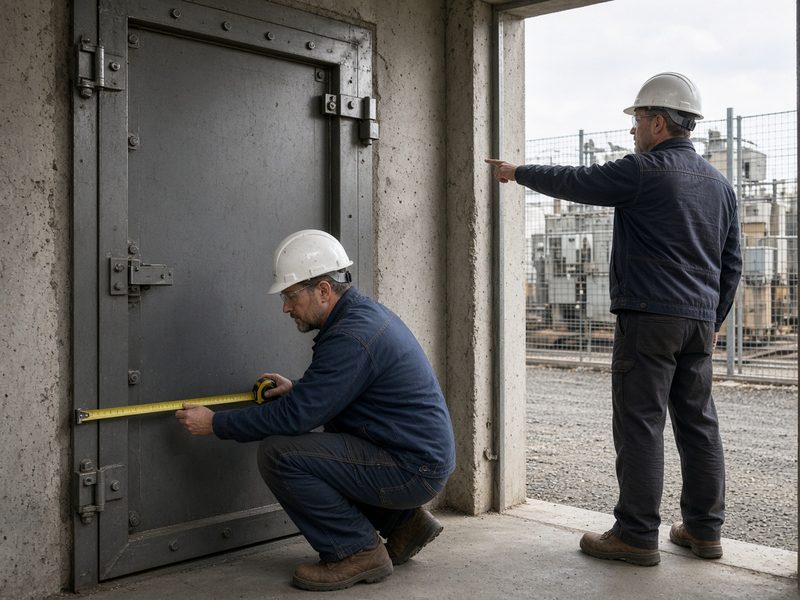

Уровень защитной ограждающей конструкции назначает эксплуатирующая организация или заказчик в задании на проектирование. Подрядчик уровень не выбирает. Четвёртый уровень — малый аппарат, третий добавляет лёгкий, второй — средний, первый — самый тяжёлый сценарий, включая осколки. Как читать таблицу 6.2, разобрано на странице уровней защиты. Если в задании пусто и про давление убежища, и про уровень сетки, проект останавливают до письма заказчика.
4. Поставить зазор, а не полотно вплотную к стене

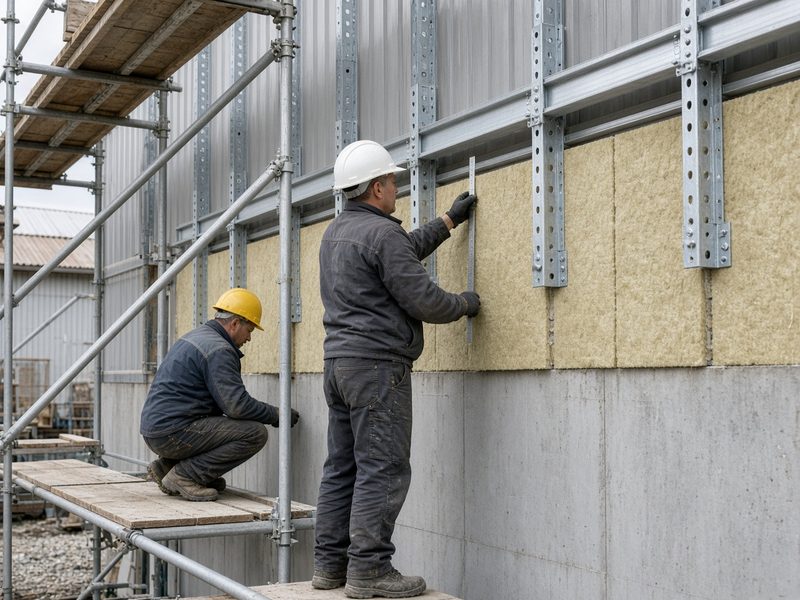

Сетка работает, когда между полотном и объектом есть расстояние с запасом на прогиб. Это седьмой шаг приложения Б к СП 542. Каркас бывает независимый: нагрузка уходит в свои опоры и фундаменты. Зависимый крепят к зданию, и тогда нужно обследование конструкций, потому что удар придёт в них. Поставить стойку «на глаз» к фасаду и натянуть полотно по стене — частая ошибка первого выезда.
У убежища другая геометрия. Отдельно стоящее сооружение обсыпают грунтом слоем не менее 0,5 м и защищают покрытие от промерзания. У встроенного по покрытию предусматривают подсыпку до 1 м. От линии водопровода, теплосети и напорной канализации диаметром до 200 мм убежище отодвигают не менее чем на 5 м, при большем диаметре — не менее чем на 15 м. Транзитные трубопроводы через помещения убежища не прокладывают. Эти метры проверяют рулеткой на площадке, до заказа полотна.
5. Собрать тамбур и гермодверь

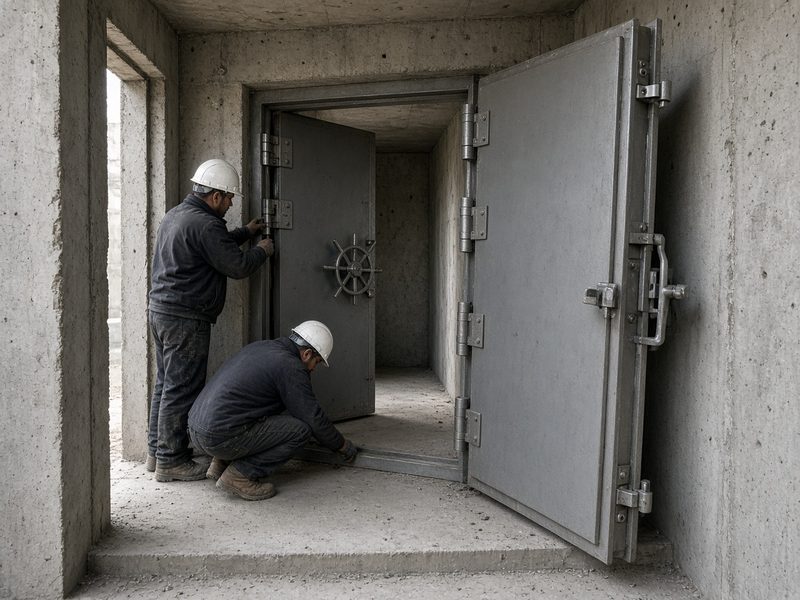

Убежище без герметичного контура не выполняет свою задачу, даже если стены толстые. При одном входе делают тамбур-шлюз: до 600 человек — однокамерный, больше — двухкамерный. Площадь камеры при двери 0,8 м — 8 м², при двери 1,2 м — 10 м². В наружной стене шлюза стоят защитно-герметические двери, они открываются наружу. От петель до стены оставляют не менее 350 мм, иначе полотно не доходит до упора.
Остальные входы закрывают тамбуром: снаружи защитно-герметическая дверь, внутри герметическая. Высота помещений — не меньше 2,15 м до низа выступающих конструкций. При высоте от 2,15 до 2,9 м нары двухъярусные, от 2,9 м — трёхъярусные. Площадь пола основных помещений на одного человека: 0,6 м² при одном ярусе, 0,5 м² при двух, 0,4 м² при трёх. Внутренний объём в зоне герметизации — не меньше 1,5 м³ на человека, без дизельной, тамбуров и расширительных камер. Сетка над цехом этих нар и этого объёма не создаёт.
6. Принять конструкцию и вести журнал

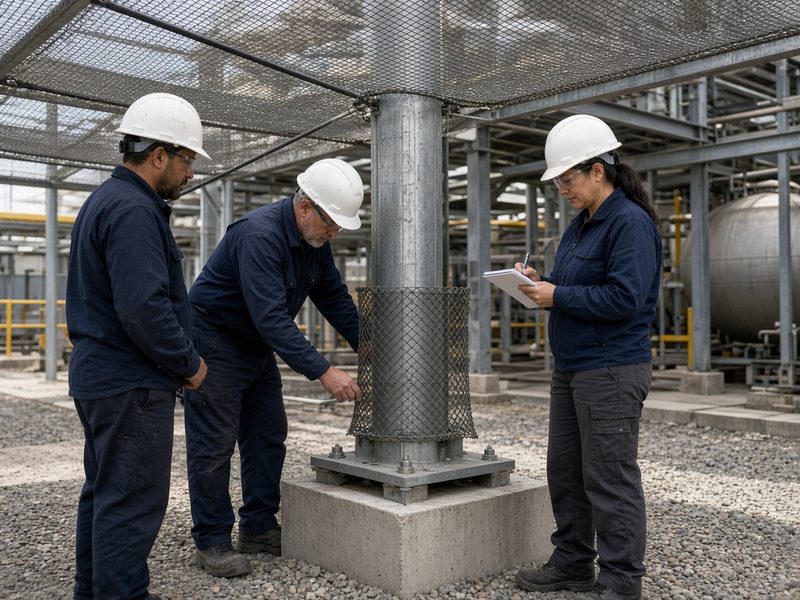

Приёмка ограждающей конструкции идёт по разделу 10 СП 542: комплектность сверяют с ведомостью из проекта производства работ, комиссия обмеряет не меньше трёх элементов. Дальше эксплуатирующая организация приказом назначает ответственных и раз в месяц заполняет журнал состояния. Сетку выводят из работы, если порвана окантовка, разорвано больше 10 ячеек на 1 м², полотно оторвалось от окантовки больше чем на 1 м или на нём следы нефтепродуктов. Опору бракуют при трещине в шве, видимой коррозии, деформации и при отсутствии антикоррозионного покрытия.
У защитного сооружения гражданской обороны приёмка другая: проверяют герметичность по границе, двери, клапаны, фильтровентиляцию и режимы подачи воздуха. Контактный взрыв для расчёта ограждающей конструкции считают по СП 88, это пункт 9.5.5 СП 542. Ссылка на метод расчёта не превращает сетку в убежище и не снимает с завода отдельное сооружение для людей, если оно положено по категории организации.
Чем сооружение для людей отличается от сетки над объектом
Разница видна в одной таблице: кого закрывают, чем считают нагрузку и какой документ открывают на проверке. Цифры давления и площади пола взяты из раздела 4 и пункта 5.2.1 свода 2022 года. Уровни сетки — из таблицы 6.2 СП 542.
| Что сравниваем | Сооружение по СП 88.13330.2022 | ЗОК по СП 542 |
|---|---|---|
| Кого и что закрывает | Людей, личный состав гражданской обороны, технику и имущество внутри | Здание, сооружение и оборудование на открытом воздухе |
| Главное воздействие | Ударная волна, радиация, отравляющие и бактериальные средства, обломки | Таранный удар аппарата, волна, кумулятивная струя, осколки |
| Оболочка | Герметичный железобетон, обваловка, гермодвери, фильтровентиляция | Сетка, трос, опоры, растяжки, зазор до объекта |
| Число в задании | 100 кПа для обычного убежища, 20 кПа для противорадиационного укрытия | Уровень 1–4, его пишет заказчик |
| Норма на человека | 0,5 м² пола при двухъярусных нарах и не меньше 1,5 м³ объёма | Нормы площади на человека нет: считают пятно объекта |
| Когда введён свод | 22 января 2023, приказ № 1101/пр | 26 января 2025, приказ № 910/пр |

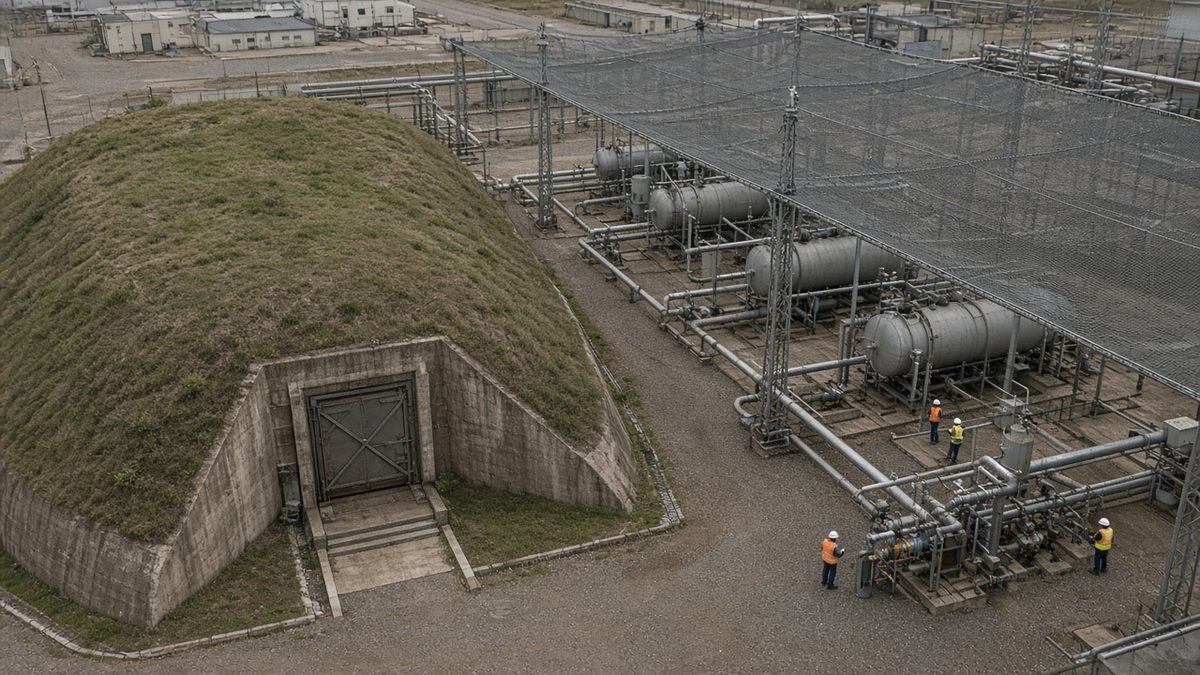

Оба сооружения могут стоять на одном заводе. Убежище в подвале административного корпуса не заменяет сетку над резервуарным парком. Сетка над парком не заменяет места для смены. Общий у них только расчёт контактного взрыва: для ограждающей конструкции его берут по методу свода про защитные сооружения.
Сколько стоит защитная конструкция в 2026 году
ЗОК 4-го уровня для заказчика в 2026 году — 8 100 ₽ за 1 м² пятна объекта с НДС. В ставку входят проект, каркас, полотно и монтаж под ключ. Это верх середины вилки договоров 6 200–8 700 ₽/м²: склад ГСМ 6 200, распределительный центр 7 900, больница 8 100, подстанция 35–110 кВ 8 700. Середина вилки 7 450, верх середины около 8 075, на страницу взята карточка больницы 8 100.
| Что входит | Цена клиенту | Откуда цифра и дата |
|---|---|---|
| 4-й уровень: проект, каркас, полотно, монтаж | 8 100 ₽/м² | Верх середины 6 200–8 700, карточки договоров 2026 года |
| 3-й уровень, тот же состав под свой уровень | 18 800 ₽/м² | Верх середины 13 500–20 600, договоры 2026 года |
| 2-й уровень, один слой с монтажом | 19 400 ₽/м² | Технико-коммерческое предложение от 18 сентября 2026 |
| 1-й уровень, самый тяжёлый сценарий | 36 000 ₽/м² | Верх середины 28 300–38 600, ориентир карточек |
Это цена пятна объекта, а не цена квадратного метра одного только полотна и не цена убежища. Убежище считают отдельной сметой: гермодвери, фильтровентиляция, обваловка и нары не входят в 8 100 ₽. Открытой цены нового убежища за квадратный метр с проверенной площадью и годом 2026 на эту страницу не ставили. Ориентир по уровням сетки и состав сметы — на странице сметы и расценок.
Расчёт на 1 000 м² пятна и на смену из 50 человек
Пятно открытой площадки или корпуса 1 000 м² на 4-м уровне: 1 000 × 8 100 = 8 100 000 ₽ с НДС. В сумму входят проект по СП 542, каркас, полотно и монтаж. Уровни 3, 2 и 1 считают той же площадью, но ставками 18 800, 19 400 и 36 000 ₽/м². Калькулятор ниже повторяет арифметику 4-го уровня и не заменяет смету после обмера.
Рядом, для смены из 50 человек при двухъярусных нарах: 50 × 0,5 = 25 м² пола основных помещений. Объём зоны герметизации — не меньше 50 × 1,5 = 75 м³. Высота комнаты — не меньше 2,15 м. Эти 25 м² не умножают на 8 100 ₽: это размер комнаты по пункту 5.2.1, а не цена строительства убежища.
Что берёт Строй Альянс
Мы проектируем и монтируем защитные ограждающие конструкции по СП 542 своими бригадами, в том числе на высоте, по всей России. Договор — под ключ, с НДС, по 44-ФЗ, 223-ФЗ и с коммерческим заказчиком. Уровень берём из задания заказчика. Ориентир цены даём за 1 час после заявки, точную смету — после обмера и схемы. Гарантия по договору: 5 лет на конструкции и 12 месяцев на монтаж. На площадке «Танеко» в Нижнекамске мы генподрядчик защитных конструкций. Это ограждающие конструкции объекта, не убежище гражданской обороны.
Капитальное убежище, противорадиационное укрытие и постановку сооружения на учёт гражданской обороны этой ставкой не продаём и не обещаем, что сетка остановит любой аппарат. Сетка по проекту закрывает сценарии уровня из задания. Класс давления убежища и категорию организации по гражданской обороне назначает заказчик вместе со своим учётом, не монтажная бригада. Предварительный расчёт сетки можно собрать в калькуляторе ЗОК.
Допуск СРО, рег. № С-306-7704529749, третий уровень: договоры подряда до 3 млрд ₽. Работаем по 44-ФЗ, 223-ФЗ и с коммерческими заказчиками, безналичный расчёт с НДС. Офис: Московская область, г. Красногорск, Ильинское шоссе, д. 1А, БЦ «Красногорск Плаза». Телефон +7 (929) 529-65-77, почта com@stroyalliance.com. Предварительный расчёт — за 1 час после заявки.
Вопросы
Что относится к защитным сооружениям гражданской обороны?
К ним относятся убежище, противорадиационное укрытие, укрытие гражданской обороны и быстровозводимое сооружение блок-модульного типа. Свод 2022 года также задаёт правила обследования и приспособления заглублённых помещений. Сетка над цехом в этот перечень не входит.
Чем убежище отличается от противорадиационного укрытия?
Убежище рассчитано на волну 100 кПа и ослабление радиации в 1000 раз, на атомной станции — 200 кПа и ослабление в 5000 раз. Противорадиационное укрытие ослабляет внешнее облучение в 500 раз и держит волну до 20 кПа. Оба предназначены для непрерывного пребывания людей в течение нормативного времени.
Заменяет ли антидроновая сетка убежище?
Нет. Сетка стоит снаружи и закрывает здание и оборудование по уровню из задания. Убежище держит людей в герметичном объёме с дверями, фильтровентиляцией и нарами. На одном заводе часто нужны оба решения.
Какое избыточное давление закладывают в обычное убежище?
Для убежища вне атомной станции и вне метро глубокого заложения в своде указано 100 кПа, или 1 кгс/см². Метро глубокого заложения считают на 300 кПа, границы атомной станции — на 200 кПа. Давление пишет задание, его не выводят из ячейки сетки.
Кто назначает уровень защиты ЗОК?
Уровень назначает эксплуатирующая организация по своим документам или заказчик в задании на проектирование. Подрядчик, который ставит опоры и полотно, уровень не выбирает. Пустое задание останавливает проект до письменного уровня.
Сколько пола нужно на одного укрываемого?
При двухъярусных нарах — 0,5 м² основных помещений на человека, при одном ярусе — 0,6 м², при трёх — 0,4 м². Объём в зоне герметизации — не меньше 1,5 м³ на человека. На смену из 50 человек при двух ярусах это 25 м² пола и не меньше 75 м³ объёма.
Можно ли считать контактный взрыв сетки по СП 88?
Да, пункт 9.5.5 СП 542 отсылает расчёт контактного взрыва к своду про защитные сооружения гражданской обороны. Это общий метод нагрузки. Сама сетка от этой отсылки не становится убежищем и не получает гермодверей.
Что смотрят при ежемесячном осмотре сетки?
Журнал состояния ведёт эксплуатирующая организация. Сетку снимают с работы при разрыве окантовки, при разрыве больше 10 ячеек на 1 м², при отрыве от окантовки длиннее 1 м и при следах нефтепродуктов. Опору бракуют при трещине шва, коррозии, деформации и при сбитом покрытии.
