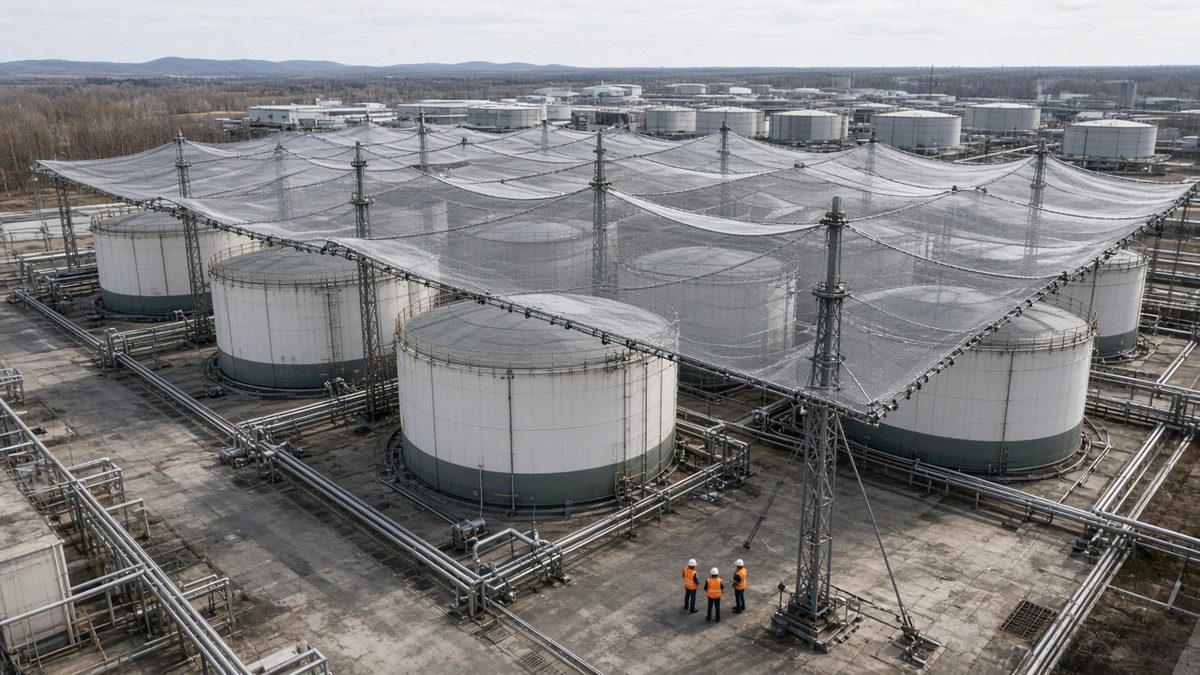

Рекомендации по строительству защитных конструкций

Как идут рекомендации по строительству защитных конструкций

Рекомендации по строительству защитных конструкций заказчик проходит в одном порядке: задание с уровнем защиты, обследование если каркас сажают на здание, проект с отступом, входной контроль материалов, монтаж, приёмка комиссией и ежемесячный журнал. Числа массы, скорости и заряда берут из рекомендаций Минстроя и кладут в задание. Открытый свод описывает элементы, нагрузки, стройку и эксплуатацию.

В поиске рядом стоят чужие файлы: убежища гражданской обороны по СП 88 и ведомственные рекомендации МЧС для своих объектов. Это другие документы. Для сетки и тросов над цехом, резервуаром или насосной смотрят пару «рекомендации Минстроя + СП 542.1325800.2024».

Карточка свода лежит на сайте Минстроя. Отдельной открытой карточки самих рекомендаций там нет: свод на них ссылается, а текст рекомендаций в открытый доступ не выложен. Поэтому «скачать рекомендации» часто приводит на PDF свода или на старое пособие по убежищам. Для площадки это разные задачи.

Изменение № 1 заменило библиографическую позицию 5 на рекомендации Минстроя с выходными данными «Москва, 2026». Таблица Б.1 после изменения задаёт 18 шагов: от уровня и приемлемого ущерба до расстояния, изысканий, расчёта и оформления. Порядок шагов разобран на странице 18 шагов проектирования. Как изменение читает ущерб и отступ — на странице изменения № 1.

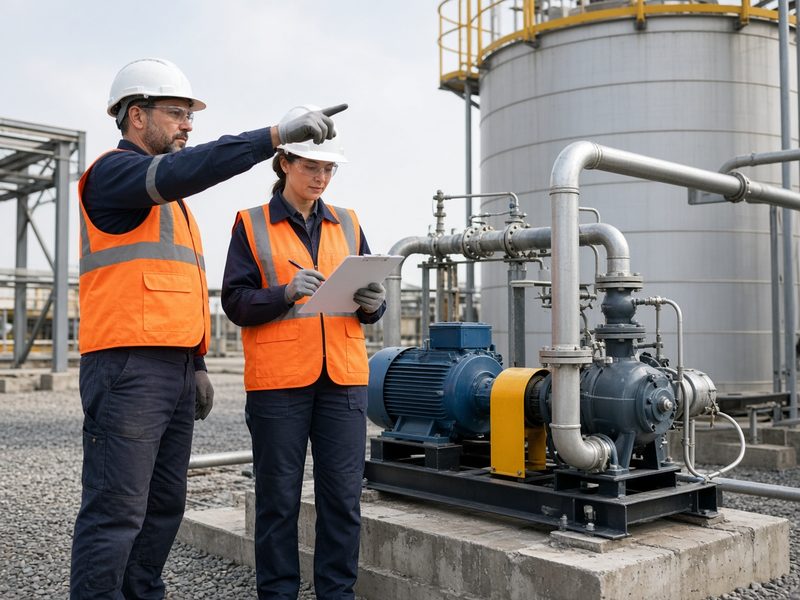

1. Задание: уровень и узлы, без которых площадка встаёт

Задание пишет эксплуатирующая организация или заказчик. Подрядчик уровень не назначает. В задании фиксируют уровень 1–4, приемлемый ущерб, тип аппарата по таблице 6.2 и поражающие факторы. Массу, скорость и массу заряда берут по рекомендациям Минстроя 2026 года, таблица 5.1 и раздел 5, и переносят в задание. В тексте свода и в тексте изменения № 1 этих чисел нет, поэтому мы их здесь не публикуем. Как записать три числа, разобрано на странице массы, скорости и заряда.

Без уровня таблица 6.1 не знает, какие элементы обязательны. Сетки, тросовые ограждения, опоры и растяжки стоят на всех уровнях 1–4. Дополнительные сетки — на уровнях 1–3. Тюфяки и маты — на уровнях 1–2. Противоосколочные стенки — только на 1-м уровне. Первый уровень — самый тяжёлый сценарий. Если в задании уровень пустой, смета собирает «сетку вообще», а экспертиза возвращает комплект.

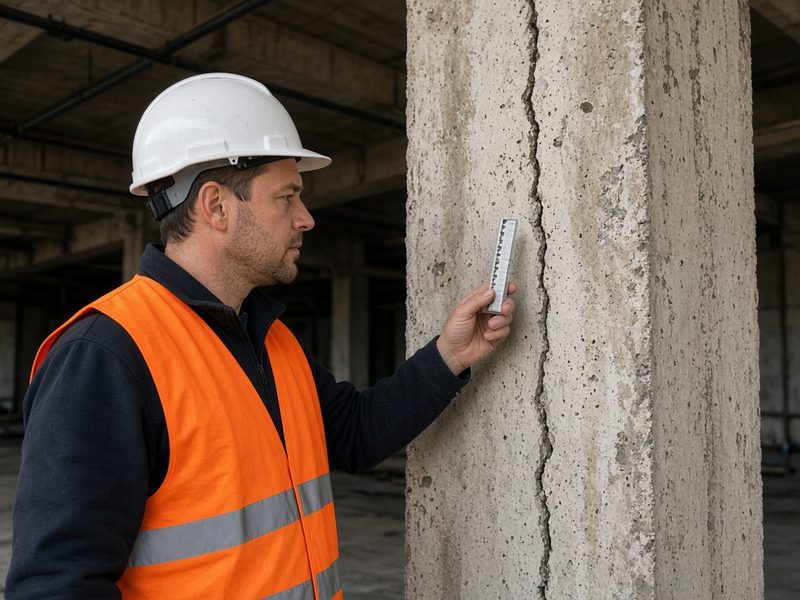

2. Обследование, если каркас сажают на здание

Независимая опорная конструкция отдаёт нагрузки в свой каркас и свои фундаменты, мимо здания. Зависимая крепится к объекту, и удар, ветер и гололёд уходят в его колонны, балки и кровлю. Для зависимого каркаса свод требует поверочный расчёт этих конструкций и обследование по ГОСТ 31937.

На старом цехе ломается именно этот шаг. Колонна, которая держит только кровлю, не обязана держать ещё мачту и натянутую сетку. Если обследование пропускают и ставят анкеры «по месту», трещина появляется в здании, а не в полотне. Фундаменты независимого контура считают по СП 22.13330, сваи — по СП 24.13330, многолетнемёрзлые грунты — по СП 25.13330.

3. Проект: элементы, отступ и полотно

Проект собирает элементы по таблице 6.1 под уровень из задания и считает нагрузки: собственный вес, монтаж, снег, гололёд и ветер по СП 20.13330, падение аппарата и взрыв. Стальной каркас — по СП 16.13330, защита от коррозии — по СП 28.13330 и СП 72.13330. Климат и сейсмику района закладывают по СП 20.13330 и СП 14.13330. Состав тома сверяют с постановлением Правительства от 16.02.2008 № 87.

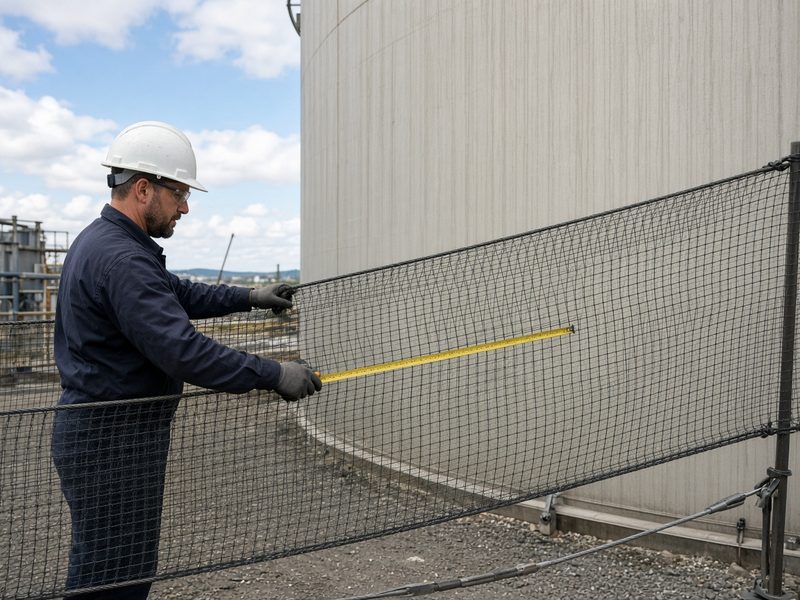

Сетка вплотную к стене не работает. Пункт 10.5 свода требует такой просвет по высоте, чтобы с учётом прогиба полотна при падении аппарата волна не превысила проектные нагрузки на ограждение объекта. Прогиб сеток и тросов считают по разделу 10 рекомендаций. Расстояние безопасности меряют от крайнего элемента уже после прогиба, а не от мачты, которая стоит спокойно. Как это записывают в проекте — на странице расстояния безопасности.

Полотно отпускают по техническим условиям завода, металл и канаты — по ГОСТам пункта 6.2.1: проволочные сетки по ГОСТ Р 51285, ГОСТ 5336 и ГОСТ Р 58118, канаты по ГОСТ 2172 и ГОСТ 3062–3071. Сварные, композитные и полимерные сетки допускают, если несущая способность подтверждена, а материал по ГОСТ Р 56027 не отнесён к горючим легковозгораемым. Узлы канатов собирают на инвентарных устройствах: талреп, зажим, коуш, подобранные на нагрузку. Отдельного ГОСТа на «антидроновую сетку» нет. На приёмке смотрят паспорт партии.

Жизненно важные агрегаты от осколков закрывают по периметру и сверху блоками из камня или бетона прочностью на сжатие не менее 100 кгс/см², тюфяками и матами с песком или глиной, габионами расчётной толщины. Блоки кладут на раствор не ниже М75 и оставляют проходы для обслуживания. Вход в здание можно закрыть экраном не дальше 3 м от стены, не менее чем на 1 м выше и шире двери. Людей внутри от осколков стекла защищают взрывостойким стеклом по ГОСТ 30826, плёнками, шторами или жалюзи с внутренней стороны. Класс остекления берёт задание. Контур не должен перекрывать проезд пожарной техники и системы пожаротушения.

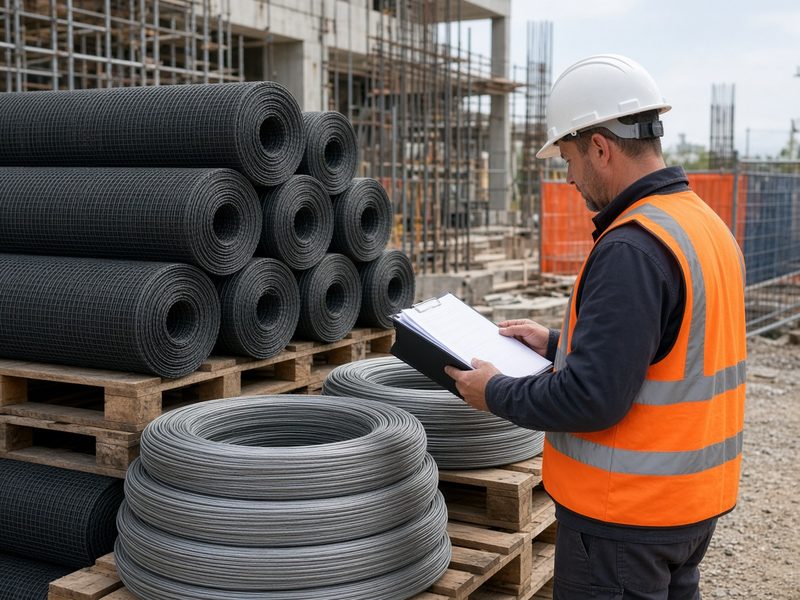

4. Входной контроль и проект производства работ

Лицо, которое строит, проводит входной контроль материалов, изделий и конструкций и оформляет документы. Эксплуатирующая организация утверждает перечень исполнительной документации. Подрядчик ведёт её по этому перечню и передаёт застройщику до начала приёмки. Перечень исполнительной документации опирается на приказ Минстроя от 16.05.2023 № 344/пр.

Монтаж идёт по проекту организации строительства всего объекта и по проекту производства работ именно на установку контура. ПОС делают по СП 48.13330. На действующем заводе работы делят на секции и оформляют наряд-допуск. На взрывопожароопасной площадке огневые работы не ведут: узлы собирают механически. Изготовитель при постановке конструкции на производство испытывает её динамической нагрузкой. Этот заводской опыт не заменяет приёмку на объекте.

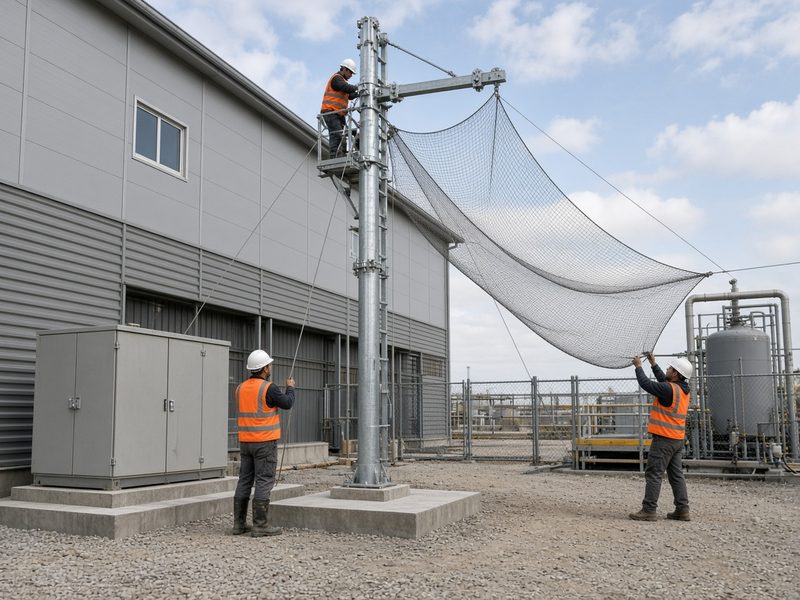

5. Монтаж контура

На монтаже собирают то, что посчитал проект: опоры, растяжки, канаты, полотно, а на уровнях 1–2 ещё маты, на 1-м уровне — противоосколочные стенки, если они есть в задании. Предварительное натяжение, которое заложили в расчёт, нужно получить на площадке, а не «подтянуть на глаз» после сдачи.

Ломается проезд. Пункт 4.5 запрещает мешать пожарной технике. Мачта в воротах или сетка над единственным проездом к насосной останавливает и тушение, и ремонт. Проход для обслуживания агрегатов оставляют таким, чтобы человек и инструмент проходили после установки блоков. Молниезащиту контура проектируют по ГОСТ Р 59789 и СО 153-34.21.122-2003, а не добавляют трос «для вида».

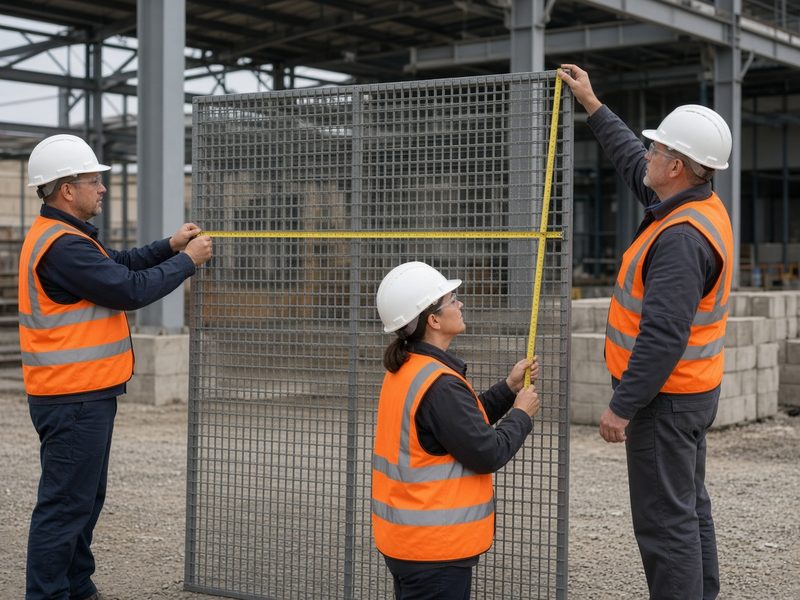

6. Приёмка комиссией

До приёмо-сдаточных работ исполнительную документацию уже передают застройщику. На объекте эксплуатирующая организация сверяет комплектность и состояние по ведомости из проекта производства работ. Осмотр визуальный: число компонентов и маркировка. Размеры опор и сеток проверяют выборочно, не меньше трёх элементов, рулеткой не короче 10 м.

Комиссию собирают из старшего производителя работ, мастера, ответственного за установку, бригадира, который прошёл обучение по установке, представителя разработчика конструкции и собственника. Подпись одного прораба эту комиссию не заменяет. Если обмер показывает, что просвет меньше проектного, контур не принимают: сетка, которая ляжет на корпус при прогибе, задачу раздела 10 не выполняет.

7. Журнал каждый месяц

Эксплуатирующая организация приказом назначает ответственных, проверяет конструкцию по регламенту и ведёт журнал состояния. В журнал каждый месяц вносят, есть дефекты или нет, и что сделали по ремонту. Контроль ведут инженерно-технические работники, которых назначили за функционирование и безопасность объекта.

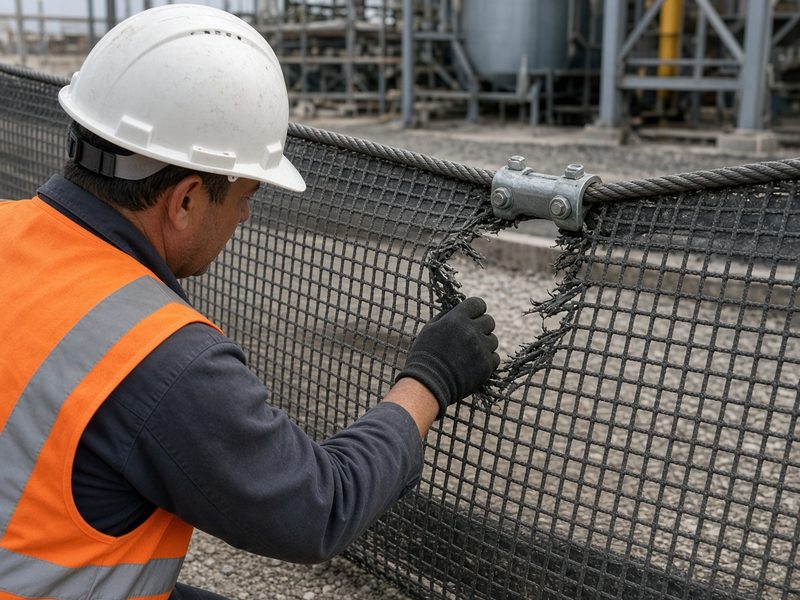

Сетку выводят из работы при разрыве окантовки, при разрыве более 10 ячеек на 1 м², при отрыве полотна от окантовки больше 1 погонного метра и при следах нефтепродуктов. Опору выводят при трещине в сварном шве, видимой коррозии, трещине, деформации или если нет антикоррозионного покрытия. Дефектный элемент ремонтируют или меняют. После зимы отдельно проверяют натяжение канатов: гололёд и ветер ослабляют узел, который на приёмке был тугим.

Цены 2026 года

Ориентир для заказчика в 2026 году — от 6 500 ₽ за квадратный метр смонтированной сетки под ключ, с НДС. В эту сумму входят проект по СП 542, каркас, полотно и монтаж. Договор выше этой строки, если растут уровень защиты, тип и высота конструкции, площадь, регион, климатический район и класс пожарной опасности.

Отдельной открытой расценки Минстроя на метр защитной сетки нет. Свод задаёт состав работ, а не прайс. Ориентир на странице — цена, по которой мы считаем заявку, пока нет обмера. Смета по проекту заменяет эту строку, когда известны уровень, высота и район. Состав цены разобран на странице сметы и расценок.

Расчёт на 1 000 м² сетки

Нижний ориентир на 1 000 м² смонтированной сетки считают так: 1 000 × 6 500 = 6 500 000 ₽ с НДС. В сумму входят проект по СП 542, каркас, полотно и монтаж. Это пол, а не договор на первый уровень и не цена для севера: высота, климат и пожарная опасность поднимают итог после обмера.

Калькулятор повторяет ту же арифметику и не заменяет смету по проекту.

Площадь смонтированной сетки, м²

Посчитать

Что берёт Строй Альянс

Берём обследование зависимого каркаса, проект, поставку и монтаж металлоконструкций опор защитных ограждающих конструкций по СП 542 своими бригадами, в том числе монтажниками-высотниками. На площадке «Танеко» в Нижнекамске мы генподрядчик защитных конструкций. Договор — подряд с НДС. Ориентир по заявке даём за 1 час. Посчитать пол по площади можно в калькуляторе контура.

Уровень защиты не назначаем: его пишет заказчик. Не обещаем, что сетка остановит любой аппарат: контур закрывает сценарии уровня из задания. Массы и скорости из таблицы 5.1 рекомендаций в открытый текст не переносим. Убежища по СП 88 и средства радиоэлектронной борьбы в этот договор не входят. Проезд пожарной техники оставляем свободным.

Допуск СРО, рег. № С-306-7704529749, третий уровень: договоры подряда до 3 млрд ₽. Работаем по 44-ФЗ, 223-ФЗ и с коммерческими заказчиками, безналичный расчёт с НДС. Офис: Московская область, г. Красногорск, Ильинское шоссе, д. 1А, БЦ «Красногорск Плаза». Телефон +7 (929) 529-65-77, почта com@stroyalliance.com. Предварительный расчёт — за 1 час после заявки.

Вопросы

Где скачать рекомендации Минстроя по защитным конструкциям от БПЛА?

Открытой карточки самих рекомендаций на сайте Минстроя нет. Открыт свод СП 542.1325800.2024: карточка от 25 декабря 2024 года. Рекомендации указаны в его библиографии как позиция [5], после изменения № 1 — с выходными данными «Москва, 2026». Числа таблицы 5.1 проектировщик берёт из рекомендаций в задание, в открытый текст свода их не переносили.

Чем рекомендации отличаются от СП 542?

Рекомендации дают характеристики аппарата и методики прогиба, осколков и расчёта сеток и тросов. СП 542 говорит, из каких элементов собирать контур, как назначают уровень, что входит в проект, как строить и как вести журнал. Один файл другой не заменяет.

Это то же самое, что рекомендации по убежищам?

Нет. Убежища гражданской обороны проектируют по СП 88.13330. Запрос про защитные конструкции часто поднимает эти PDF, но сетка над резервуаром или насосной — другая работа: защитная ограждающая конструкция по СП 542.

Кто назначает уровень защиты?

Эксплуатирующая организация по своим отраслевым документам или заказчик в задании. Подрядчик уровень не выбирает. Пока уровень не записан, набор элементов по таблице 6.1 собрать нельзя.

Можно ли крепить каркас прямо к колоннам цеха?

Можно, если это зависимая схема и есть обследование по ГОСТ 31937 плюс поверочный расчёт конструкций, которые примут нагрузку. Независимый каркас стоит на своих фундаментах и в здание нагрузку не отдаёт.

Что проверяют на приёмке?

Комплектность по ведомости из проекта производства работ, маркировку и выборочный обмер не меньше трёх элементов рулеткой от 10 м. Исполнительную документацию передают до начала приёмки. В комиссии — прораб, мастер, обученный бригадир, разработчик конструкции и собственник.

Как часто осматривают конструкцию после сдачи?

Журнал ведут ежемесячно. Ответственных назначают приказом эксплуатирующей организации. Сетку с разрывом больше 10 ячеек на 1 м², с порванной окантовкой или со следами нефтепродуктов выводят из работы и ремонтируют или меняют.

Сколько стоит контур под ключ в 2026 году?

Ориентир — от 6 500 ₽ за м² смонтированной сетки под ключ, с НДС. На 1 000 м² это 6 500 000 ₽, пока обмер не поднял уровень, высоту, климат или пожарную опасность. Предварительный расчёт по заявке — за 1 час.

Источники

• Карточка СП 542.1325800.2024 на сайте Минстроя, 25 декабря 2024: открытый свод, на который опирается стройка контура. Отдельной карточки рекомендаций на этом сайте нет.
• Текст СП 542.1325800.2024, редакция на начало 2025 года: разделы 10 и 11 о стройке и журнале, ссылка на рекомендации Минстроя, Москва, 2024, таблица 5.1.
• Изменение № 1 к СП 542, приказ Минстроя от 25.08.2026 № 566/пр, действует с 26.09.2026: позиция [5] заменена на рекомендации Минстроя, Москва, 2026; таблица Б.1 — 18 шагов.
• Разбор пробела между сводом и рекомендациями: в открытом своде нет массы, скорости и заряда, они вынесены в рекомендации, которых в открытом доступе нет.
