Антидроновая сетка на фото

Как выглядит антидроновая сетка на площадке

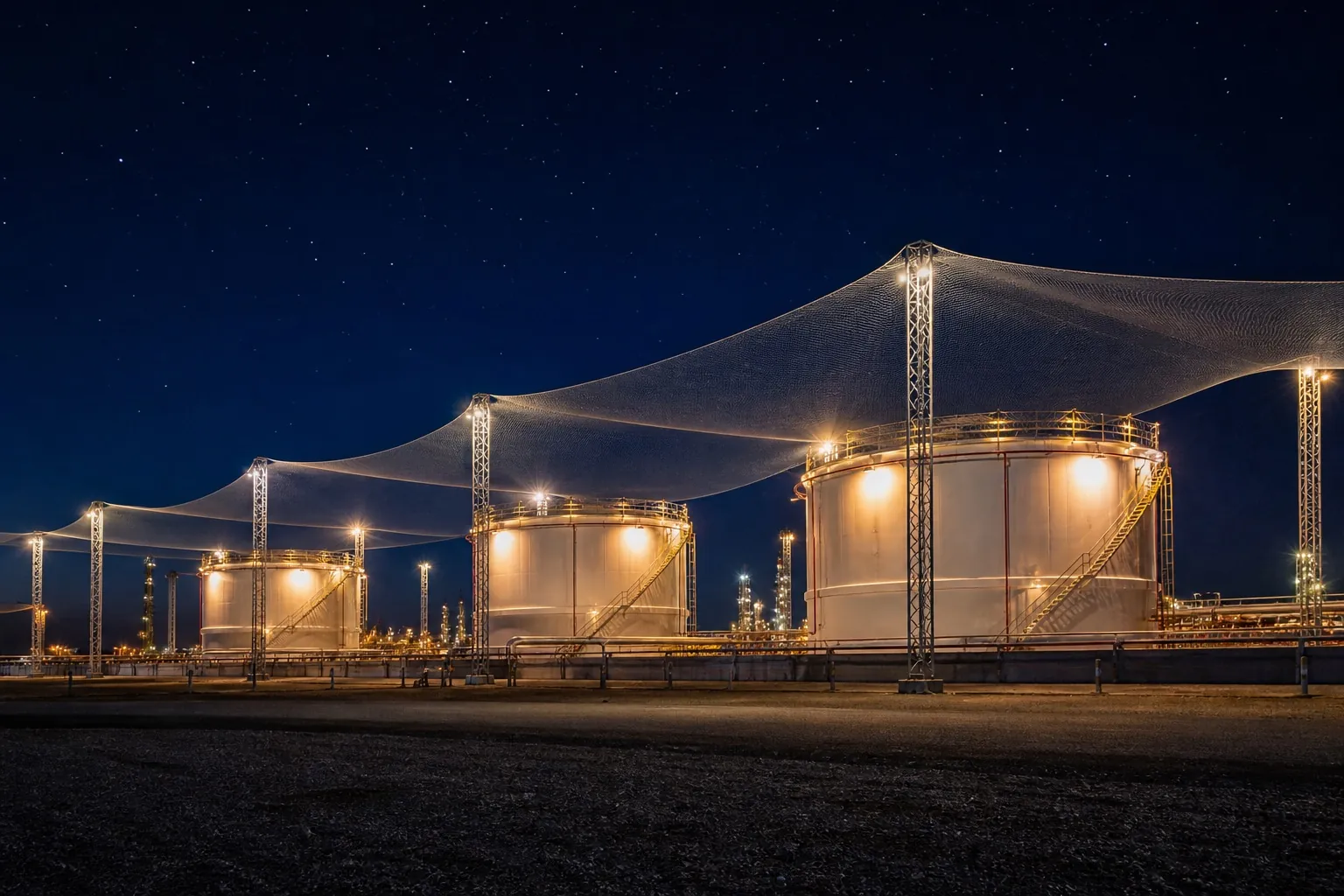

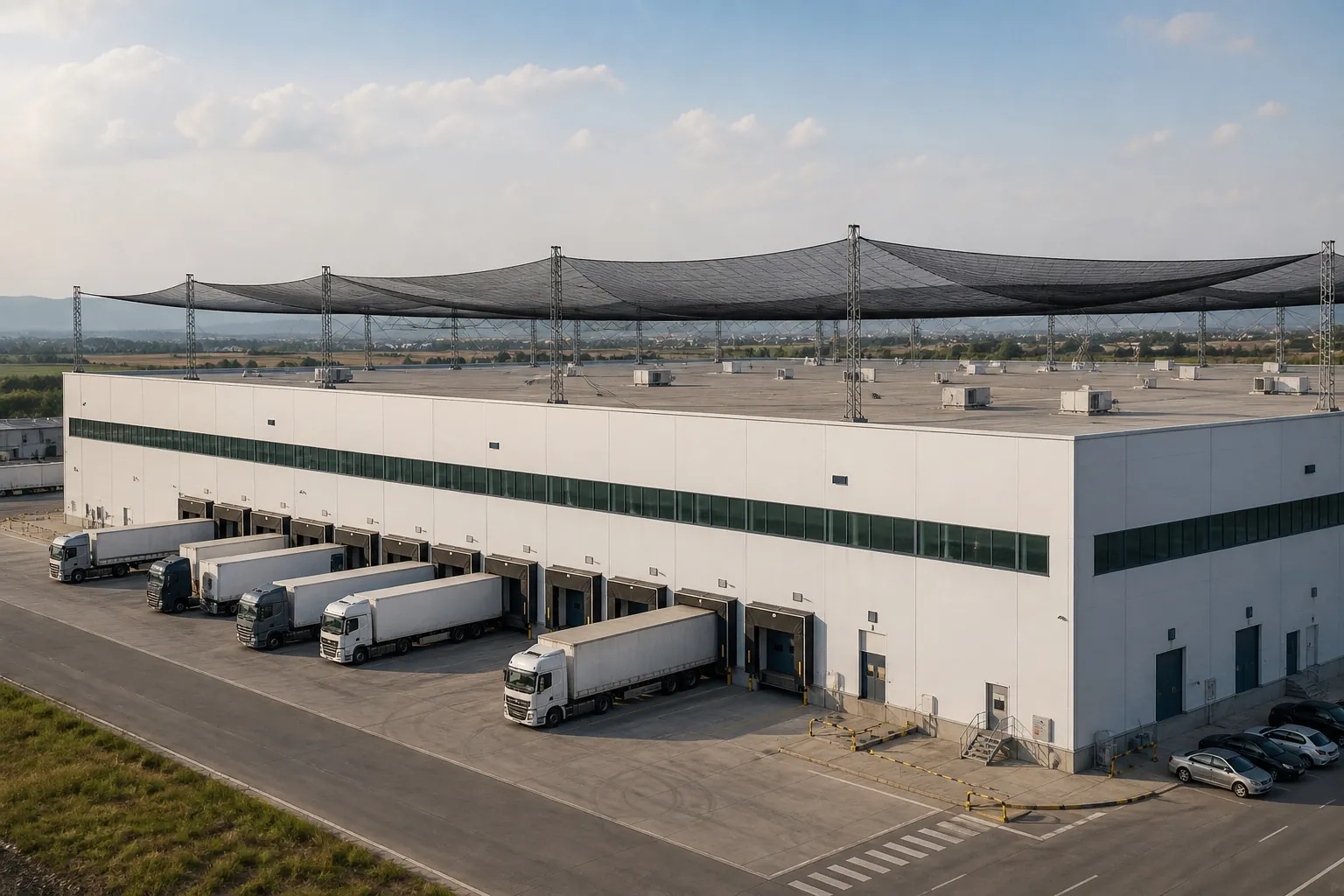

На кадре заказчик ищет антидроновую сетку и хочет узнать три вещи: что торчит над объектом, куда делись мачты и не закрыт ли проезд. Обычно видно полотно, тросовую обвязку и стойки. Не видно фундаментов, расчёта ветра и снега, программы испытаний и паспорта на партию нити. Поэтому галерея — способ узнать тип решения, а не замена проекту. Резервуар читается как купол или общий контур над группой. Подстанция — как локальная клетка над трансформатором и фрагмент над ОРУ. Склад — как поле над кровлей и доками. Здание — как вынос вдоль фасада плюс стойки над крышей. Элеватор — как контур над силосами с проходом техники внизу.

Скрытые элементы те же на любом типе: растяжки, демпферы, анкера, заземление каркаса. Если на снимке их нет, это не значит, что контур проще: чаще ракурс выбран так, чтобы не светить узел и не привязать кадр к адресу. Имена заказчиков и города на подписях не ставим. Общая услуга — антидроновые сетки под ключ, поставка полотна — сетка от БПЛА.

Что на кадре отличает собранную ЗОК

Правильную конструкцию выдают четыре признака. Первый — зазор между полотном и объектом: сетка, прижатая к стенке, оставляет срабатывание у агрегата. Второй — ровное поле: волны значат, что натяжение не вывели или просели опоры. Третий — независимые стойки там, где нельзя грузить стенку резервуара или корпус трансформатора. Четвёртый — демпфер или иное энергопоглощающее устройство на силовой ветви, если уровень защиты это предусматривает (п. 6.1.8 СП 542). Смотрите также, не перекрыт ли пожарный проезд и дыхательная арматура, не стоит ли мачта в габарите бензовоза или автовышки.

Каркас бывает на мачтах, порталах или на конструкциях, допущенных п. 6.2.2 СП 542, в том числе на базе лесов — только с подтверждением несущей способности. На кадре леса легко спутать с временным забором. Отличие — постоянные фундаменты, антикоррозионная защита металла и узлы под повторное натяжение, а не хомут на сезон. Как считают опоры — на странице каркас ЗОК, купольная схема — антидроновый купол.

Заводское полотно и кустарная сборка

Бренд на полотне не ищем и не пишем. Ищем узел и кромку. Заводская нить идёт непрерывной, узел нераспускающийся, кромка ровная, к канату полотно крепят обвязкой или штатным зажимом. Кустарный контур выдают скрутка руками, оплавленный край, разные ячейки в одном поле, отсутствие паспорта партии. Отдельного ГОСТа на антидроновую сетку нет: полотно выпускают по ТУ, канаты и проволочные сетки подтверждают по ГОСТам из п. 6.2.1 СП 542. На объект передаём ТУ и паспорт качества; формулировку про сертификацию без документа не используем.

Полиамид, который ставим: нить диаметром 4 мм, ячейка 40×40 или 118×118 мм, прочность до 50 кН/м, масса от 150 г/м², патент РФ № 2434946, антипирен и антистатик. Рядом по смыслу — оцинкованная стальная сетка и тросовая решётка. Крупный план узла на этой странице как раз про то, что должно быть на приёмке, а не про упаковку. Материалы полотна — полиамид и металл и трос.

Фотофиксация этапов, не витрина

Заказчику после монтажа нужен не альбом для сайта, а исполнительная схема: оси опор, отметки верха полотна, узлы, скрытые работы по фундаментам. К схемам прилагаем фиксацию этапов — обследование, каркас, натяжение, приёмка. Эти кадры остаются у собственника и не публикуются без его решения. Поэтому на сайте нет ленты объектов с адресами, а есть типы решений. Если нужен разбор физики — страница помогает ли антидроновая сетка. Если нужен жилой и школьный контур — школы и МКД.

Нормативная привязка не меняется от того, что человек пришёл посмотреть картинки. Проект — по СП 542.1325800.2024 (приказ Минстроя России от 25.12.2024 № 910/пр, с 26.01.2025; уведомление об Изменении № 1 от 25.08.2026). Для КИИ и ТЭК смотрят указ № 604. Для субъекта ТЭК — 256-ФЗ и постановление Правительства РФ № 458. Уровень защиты в кадр не вписать: его даёт задание, таблицы 6.1 и 6.2. Статья по норме — СП 542 и защита от БПЛА.

Какой объект можем показать по запросу

После заявки подбираем кадры того же типа: резервуарный парк, подстанция, склад, элеватор, корпус, ночной монтаж, узел, улавливание. Не обещаем тот же город и не называем заказчика. Если объекта вашего класса в открытой ленте нет, честно так и говорим и предлагаем визуализацию по вашему обмеру. Для склада смотрите также защиту складов, для подстанции — защиту подстанций, для элеватора — элеваторы, для топлива — статью про резервуары и НПЗ.

Данные для расчёта своего контура

Картинка не заменяет обмер. Ориентир цены инженер даёт за 1 час по трём данным: тип объекта, высота и площадь контура, город. Фиксированную смету — после обмера. ООО «Строй-Альянс», Москва, ИНН 7704529749, ОГРН 1047796647282, СРО рег. № С-306-7704529749, допуск до 3 млрд ₽, особо опасные объекты, 12 лет монтажа, выезд по России, 44-ФЗ и 223-ФЗ, безналичный расчёт с НДС. На полотно — ТУ и паспорт качества производителя, на конструкцию — проект и акты испытаний по программе, согласованной с заказчиком. Альбом узлов для ПТО — альбом технических решений, состав тома — статья о проекте.
