Защита трансформаторов от БПЛА: какие узлы бьют первым

Силовой трансформатор на площадке — долгая поставка и длинный простой при повреждении. Удар сверху бьёт не «в подстанцию вообще», а в четыре живых узла машины: высоковольтные и низковольтные вводы, батарею радиаторов, расширительный бак и маслоприёмник. Пробой ввода или прокол радиатора даёт выброс масла и останов выдачи; повреждение расширителя ломает дыхание бака; пожар в маслояме добивает соседние машины. Антидроновая защита трансформаторов поэтому начинается с периметра одной установки, а не с ленты по забору.

Открытая машина на гравии уязвимее закрытого ЗРУ: сверху нет плиты, сбоку — только ограждение и пожарный проезд. Защита оборудования от БПЛА здесь — противодроновая сетка или тросовая решётка на своём каркасе, с зазором над крышкой и выносом за радиаторы. Полотно не кладём на бак: нагрузка от удара, снега и гололёда не должна идти в стенку и вводы.

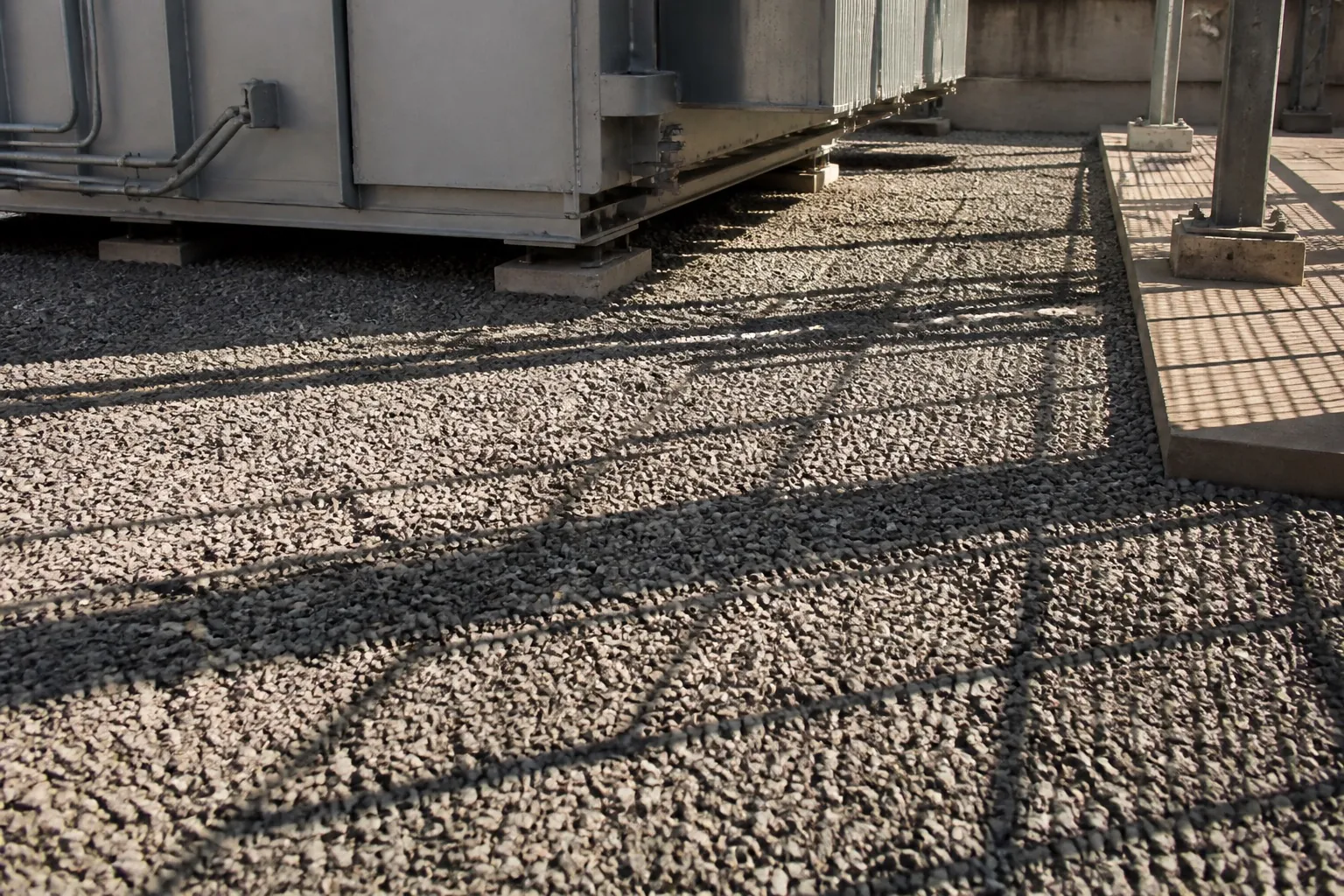

Локальная ЗОК над машиной: каркас, отступы, замена

По СП 542.1325800.2024 (п. 6.3.1) независимая опорная конструкция передаёт нагрузку мимо объекта. Вокруг трансформатора это единственная рабочая схема: опоры и фундаменты ставим вне охранных расстояний, вне маслоприёмника и вне траектории выкатки. Отступы от токоведущих частей задаёт проект по ПУЭ; цифр «на глаз» в КП нет. Зависимый каркас на портале или на баке (п. 6.3.2) на действующей машине не предлагаем — нужен поверочный расчёт чужих конструкций, и его обычно нет.

Ремонтный доступ закладываем сразу: съёмная секция полотна или разборный пролёт со стороны пути выкатки. Иначе первую капремонтную кампанию конструкция сорвёт. Фундаменты — по СП 22.13330, 24.13330, 25.13330, под грунты площадки. Энергопоглощение — тормоза и демпферы (п. 6.1.8). Полотно — полиамидная нить Ø 4 мм, нераспускающиеся узлы, ячейка 40×40 или 118×118 мм, прочность до 50 кН/м, масса от 150 г/м², патент РФ № 2434946; у масла — исполнение с антипиреном и антистатиком. На полотно отдаём ТУ и паспорт качества производителя; на конструкцию — проект и акты испытаний по программе, согласованной с заказчиком.

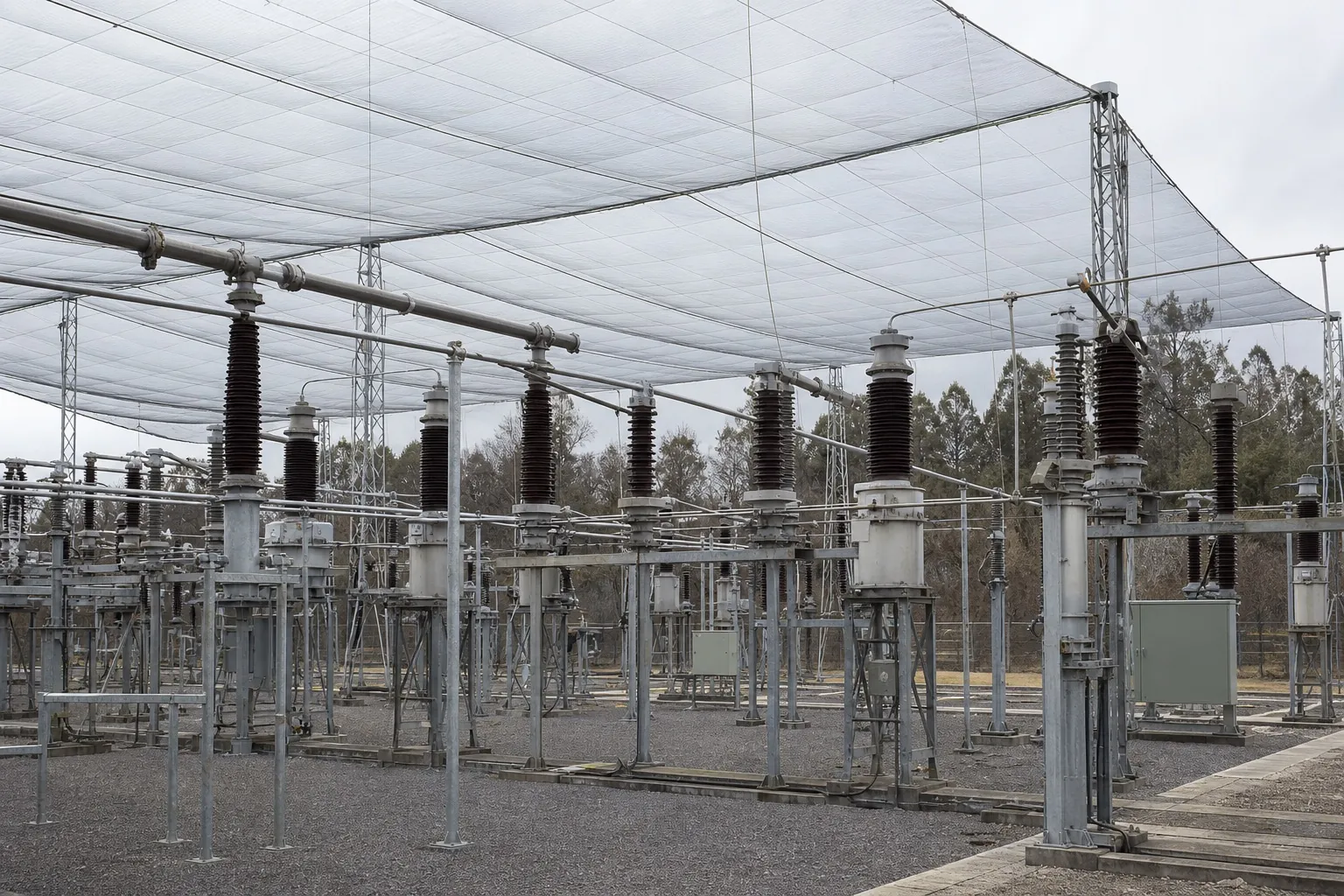

ОРУ: контур над ячейками и работа рядом с напряжением

Защита ОРУ от БПЛА — другой узел, чем купол над баком. Над разъединителями и выключателями чаще работает тросовая защита: канатная решётка меньше парусит, ошиновку видно при обходе. Полиамидное полотно добавляем, если в задании нужен улов мелких аппаратов. Стальную сетку над ОРУ не тянем без расчёта наводок и наледи — это решение проекта, не склада.

Монтаж ведём в электроустановке: наряд, инструктаж, отключение только рабочей ячейки. Остальная ОРУ остаётся под нагрузкой. Металлокаркас включаем в контур заземления площадки, замкнутых петель не оставляем. Габарит стрелы и тросов относительно токоведущих частей фиксируем в ППР до въезда, не на калитке. Общий двор ПС, ЗРУ и ОПУ — на странице подстанций; здесь — ячейка и машина.

ТЭЦ, ГРЭС и ГЭС: какая очередь узлов

Защита ТЭЦ от БПЛА и защита ТЭЦ от дронов — это не один купол над главным корпусом. Сначала закрывают открытые блочные и связевые трансформаторы: они стоят на улице и меняются дольше котла. Дальше — топливоподача и открытые ёмкости ГСМ, затем градирни и кровля машинного зала, если в задании они в перечне жизненно важных агрегатов. Защита ГЭС от БПЛА считается так же по открытым машинам и ОРУ, а не по плотине: плотина — другой предмет и другая норма.

Площадка генерации почти всегда объект ТЭК или энергетики в перечне указа № 604. Для субъекта ТЭК действуют 256-ФЗ (категорирование, паспорт безопасности, антитеррористическая защищённость) и постановление Правительства № 458. Сетка — пассивная защита от беспилотников: она работает против аппаратов на оптоволокне и с автономным наведением, которые не глушатся. Радиоэлектронную борьбу мы не продаём.

Электробезопасность монтажа: наряд, заземление, ПУЭ

Бригада работает по наряду эксплуатирующей организации. Огневых работ у бака и вводов нет: узлы приходят готовыми, сборка механическая. Каркас заземляем в существующий контур площадки по проекту; изоляционные расстояния — по ПУЭ и объектовым нормам, без наших «типовых миллиметров». Если ячейку нельзя глушить, контур собираем с противоположной стороны или в плановое окно. Состав высотных работ — на странице монтажа антидроновых сеток.

Уровень защиты энергообъекта и документы заказчику

Уровень 1–4 назначает эксплуатирующая организация или заказчик в задании — подрядчик выбрать его за вас не может. Таблицы элементов и типов аппаратов — на странице уровней защиты. На 1–2 уровнях у бака появляются противоосколочные элементы: тюфяки, маты, стенки по п. 9.5.1; разбор — защитные экраны. Защита энергообъектов от БПЛА без уровня в задании в экспертизу не проходит.

Заказчик получает проект, паспорта на полиамидную сетку и канаты, акты скрытых работ, программу и акты испытаний, исполнительную схему. Ориентир цены инженер даёт за 1 час по трём данным: тип и число трансформаторов, план ОРУ, класс напряжения. Фиксированную смету — после обмера. Работаем по 44-ФЗ и 223-ФЗ, безналичный расчёт с НДС; СРО рег. № С-306-7704529749, допуск до 3 млрд ₽, особо опасные объекты, выезд по России. Общая услуга — антидроновые сетки под ключ, состав конструкции — ЗОК.
